Wi-Fi модуль, трансивер ESP8266 ESP-12F, Arduino, 102739

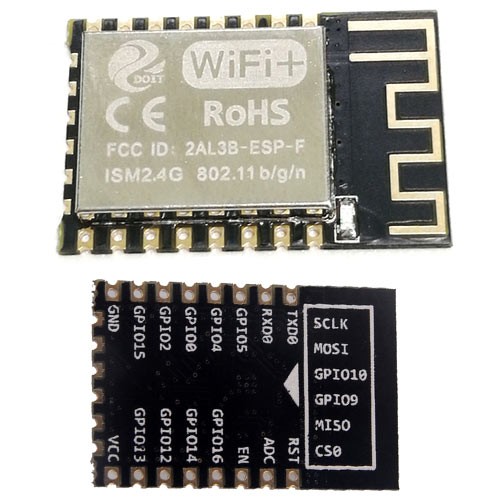

Версія ESP-12F - поліпшена антена і плата (тепер багатошарова).
Даний модуль є просунутою версією модуля ESP8266-12 з узгодженим вихідним каскадом і антеною, що значно збільшило чутливість і радіус дії. На модулі так само виведені призначені для користувача виходи GPIO що ще більше розширює можливості побудови на даному модулі систем "розумний будинок" і "розумних речей".

Більшість модулів мають свою прихильність висновків і вони не завжди бувають підписані, що вкрай ускладнює роботу з ними. Даний модуль має підписані висновки що полегшує його використання. Від модуля ESP-07 відмінність полягає в застосуванні антени, виконаної на друкованій платі. На відміну від молодших моделей є більшу кількість портів GPIO а так само режим сну з вкрай низьким споживанням. Для використання модуля з беспаечное макетної платі потрібно перехідник, так як у модуля крок висновків 2мм а не 2,54 як у макетних плат.

• Модуль: ESP8266MOD
• Повна сумісність висновків з ESP-12
• Напруга живлення: 1.7-3.3В
• Робоча частота: 2.4 ГГц
• Потужність випромінювання: + 24dbm
• Порти GPIO: доступні у всіх виконаннях модуля з кроком 2.0мм
• Тип антени: вбудована
• Бездротові режими: точка доступу / softAP / SoftAP + точка доступу
• Бездротовий протокол: 802.11 b / g / n
• Підтримка безпеки: Wi-Fi @ 2.4GHz, підтримка WPA / WPA2 режиму безпеки
• Управління: вбудованими АТ-командам

Розміри плати:

терморегулятори:

Схема підключення до ПК:
