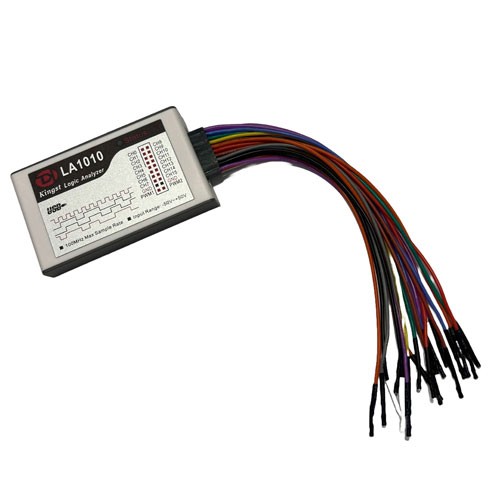

USB Логічний аналізатор 100МГц 16-кан Type-C, Kingst LA1010, 107657

Kingst LA1010 – високопродуктивний логічний аналізатор, який має 16 вхідних каналів та частоту вибірки до 100 МГц. Пристрій підтримує велику кількість стандартних протоколів і може використовуватися для аналізу та тестування, розробки та налагодження багатьох цифрових систем (ARM/MCU/FPGA тощо), програм, а також моніторингу та запису цифрових сигналів.

Посилання на завантаження ПЗ

Характеристики входу:

• Кількість каналів: 16
• Максимальна частота дискретизації:
  • 100 МГц – 3 канали
  • 50 МГц – 6 каналів
  • 32 МГц – 9 каналів
  • 6 МГц – 16 каналів
• Пропускна спроможність: 20 МГц
• Мінімальна ширина імпульсу: 20 нс
• Діапазон вхідної напруги: від -50 до +50 В
• Вхідний опір: 220 КІМ
• Ємність: 12 пФ
• Настроюваний рівень тригера: від -4 до +4 В (крок: 0.01 В)

Характеристики ШІМ-виходу:

• Кількість каналів: 2
• Діапазон частот: від 0.1 до 10 МГц
• Крок налаштування частоти ШІМ-генератора: 10 нс
• Крок налаштування ширини імпульсу ШІМ-генератора: 10 нс
• Вихідна напруга: 3.3 В
• Вихідний опір ШІМ: 50 Ом

• Підтримувані протоколи: UART/RS-232/485, I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG, LIN, Manchester, Modbus, 1-Wire, UNI/O, SDIO, SMBus, USB1.1, PS/2, NEC InfraRed, Paralle
• Живлення: через роз'єм Type-C
• Розміри: 9 x 5.5 x 1.8 см
• Вага комплекту: 220 г
• Комплектація: аналізатор Kingst LA1010, 9pin кабель (гребінка) - 2шт, 2pin кабель (гребінка), кліпси 20шт, кабель Type-C на Type-C з перехідником на USB-A, тканинний чохол, а також інструкція англійською та китайською мовами.
