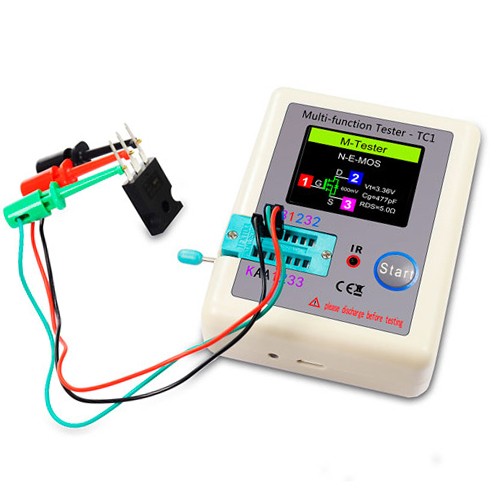

Тестер напівпровідникових транзисторів елементів ESR LCR, TC1, 106712

Тестер TC1 для розпізнавання та діагностики різних радіокомпонентів. Дозволить виміряти опір резисторів, індуктивність, ємність звичайних та електролітичних конденсаторів, ESR (еквівалентний послідовний опір), Vloss (напруга витоку) тощо. Тип підключеного пристрою визначається автоматично.

Тестер оснащений кольоровим дисплеєм на якому відображаються коефіцієнти посилення біполярних транзисторів, автовизначення та структура оних, розташування висновків. Також на корпусі розміщені номерні контакти роз'єму для підключення будь-яких радіодеталей, крім стабілітронів, для яких передбачені контакти КАА (катод, анод, анод). Збоку розміщений ІЧ-приймач для перевірки та декодування сигналів пультів дистанційного керування.

Керується прилад єдиною кнопкою START. Короткий натиск для включення приладу та початку тесту, після встановлення компонента в роз'єм. Тривале натискання для примусового вимкнення приладу.

Посібник з експлуатації (англійською мовою).

• Тестовані компоненти: транзистори (Pnp, NPN, N-, IGBT, MOSFET, JFET), діоди та здвоєні діоди, резистори, конденсатори, стабілітрони, тріаки, тиристори, конденсатори, елементи живлення, котушки індуктивності
• Індикація напруги відкриття світлодіодів
• Визначення розпинування симісторів та тиристорів
• Визначення основних характеристик польових транзисторів будь-якого типу
• Аналіз коефіцієнта втрат та внутрішнього опору конденсаторів

• Ємний 1.8" TFT дисплей з роздільною здатністю 160х128 пікселів та підсвічуванням
• Тестова напруга: 4.5 В (пікова)
• Тестовий струм: < 6 мА
• Діапазон вимірювання ємності: 25 пФ – 100 мФ
• Діапазон виміру індуктивності: 0.01 мГн – 20 Гн
• Діапазон виміру опору: 0.1 Ом – 50 МОм
• Перевірка стабілітронів: до 30 В
• Живлення: від внутрішнього акумулятора, зарядка через MicroUSB (кабель у комплекті)
• Автовимкнення після 20 з бездіяльності (за замовчуванням можна налаштувати)
• LED-індикація заряджання акумулятора
• Розміри: 9 х 7 х 2.7 см
• Вага: 85 г
• У комплекті щупи та набір для калібрування.

Зверніть увагу! Конденсатор не повинен перевірятись без розряду. Відсутня функція перевірки індуктивності трансформатора. При низькому рівні заряду батареї необхідно перед використанням зарядити пристрій.
