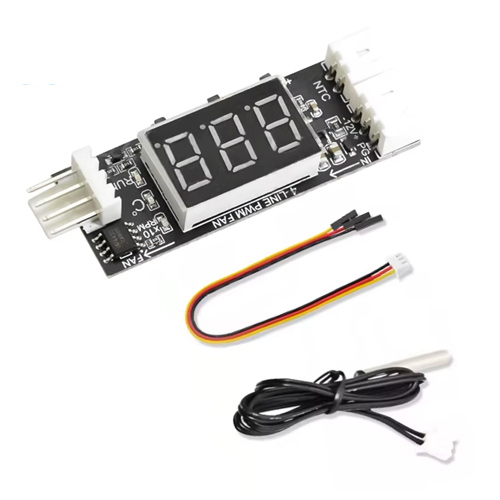

ШИМ регулятор швидкості вентилятора DC 12В 3А PWM з термодатчиком та дисплеєм, 108083

Компактний PWM-регулятор швидкості вентиляторів на 12 В призначений для вентиляторів із підтримкою стандартного 4-провідного PWM-управління, у тому числі комп'ютерних вентиляторів, кулерів процесора та інших систем охолодження. Швидкість обертання автоматично змінюється в залежності від температури, а налаштування можна настроїти вручну.

Модуль дозволяє встановити температуру початку підвищення швидкості, температуру виходу на максимальні обороти і відключення вентилятора при низькій температурі. На цифровому дисплеї відображається поточна температура або швидкість обертання вентилятора. Також передбачено індикатор роботи вентилятора. Підключення здійснюється до джерела живлення 12, а PWM-сигнал має частоту 25 кГц, що відповідає стандартному управлінню 4-провідними вентиляторами.

Індикація LED:

• X10RPM – індикатор режиму відображення швидкості; значення множиться на 10 (наприклад, 256 = 2560 об/хв)
• C – індикатор відображення температури
• RUN – індикатор роботи вентилятора

Управління:

• "+" / "-" - зміна значень параметрів
• «OK» — перемикання режимів та вхід до налаштувань

• Автоматична терморегуляція через датчик температури (NTC 10K, B=3950)
• PWM-регулювання швидкості в діапазоні 1% - 100%
• Напруга живлення, що рекомендується: DC 12 В (робочий діапазон 8-16 В)
• Максимальний струм вентилятора: до 3 А
• Тип вентилятора: 4-провідний PWM
• Частота PWM: 25 кГц ±1 кГц
• Діапазон вимірювання температури: -9.9...99.9 °C
• Точність вимірювання: менше 1.2 °C у діапазоні 0-50 °C
• Дисплей: 3-розрядний цифровий
• Температура підвищення швидкості: 5-94 °C
• Температура максимальної швидкості: 10-99 °C
• Температура вимкнення при низькій температурі: 0-92 °C
• Функція низькотемпературного вимкнення
• Розміри: 53 х 19 мм
• Вага комплекту: 15 г
• У комплекті датчик температури та кабель живлення

Зверніть увагу! Модуль призначений тільки для 4-провідних PWM-вентиляторів і не підтримує регулювання швидкості 2- та 3-провідних вентиляторів. При підключенні необхідно дотримуватися розпинування конкретного вентилятора, оскільки порядок і колір дротів можуть відрізнятися.
