SDR радіостанція з 4 антенами 70МГц 6ГГц PlutoSky 7020-SDR 9363, Zynq7020, Suogoest, 108101

PlutoSky 7020-SDR 9363 без додаткового підсилювача потужності передавального тракту (PA) — програмно-визначувана радіосистема SDR для прийому та передачі радіосигналів, аналізу радіоспектру, розробки та тестування бездротових пристроїв. Пристрій побудований на базі Xilinx Zynq-7000 XC7Z020-CLG400 і RF-трансівера AD9363 з архітектурою 2T2R, що забезпечує два передавальні і два приймальні канали.

Порівняно з оригінальною платформою PlutoSDR пристрій отримав більш продуктивний контролер Zynq-7020, збільшений обсяг оперативної пам'яті до 1 ГБ, Gigabit Ethernet, окремий JTAG/DEBUG-інтерфейс, а також входи для локального генератора та опорної частоти. JTAG-інтерфейс може використовуватися для живлення, налагодження FPGA та роботи з послідовним портом.

RF-тракт працює в конфігурації 2T2R Full-duplex, що дозволяє одночасно використовувати два канали передачі та два канали прийому. Виробник також вказує на можливість програмного переведення AD9363 в режим AD9361 з використанням оригінальної прошивки, розширюючи можливості радіотракту.

PlutoSky 7020-SDR підходить для прийому та передачі радіосигналів, спостереження та аналізу радіоспектру, цифрової обробки сигналів, розробки та тестування радіопристроїв, SDR-експериментів та FPGA-проектів. Пристрій призначений для роботи з програмним забезпеченням екосистеми PlutoSDR, включаючи IIO, GNU Radio та MATLAB.

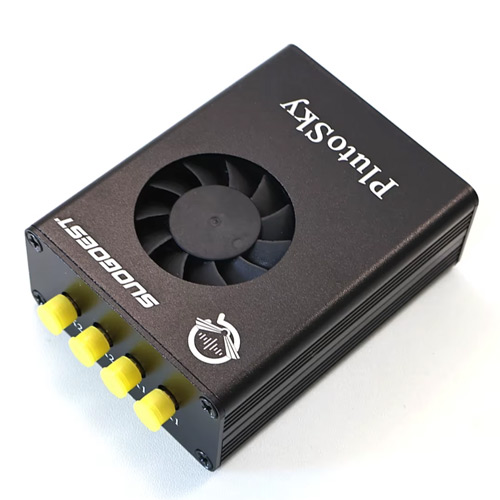

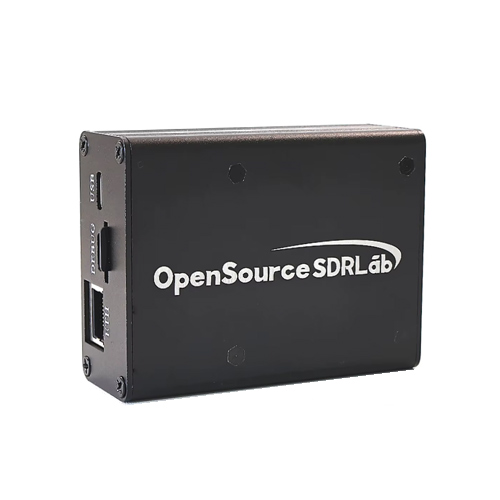

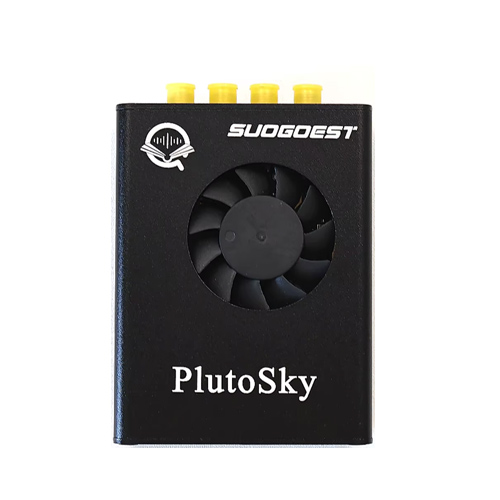

Пристрій виконаний в алюмінієвому корпусі з активним охолодженням. Підключення до комп'ютера та налаштування можуть виконуватися через USB або Gigabit Ethernet залежно від прошивки та режиму роботи. Для розробки та налагодження передбачено JTAG/DEBUG-порт.

Інструкція та документація:
PlutoSky R1
Офіційний GitHub PlutoSky 7020 AD936X SDR - firmware, схема та файли проекту

• Модель: PlutoSky 7020-SDR 9363 без PA
• RF-трансівер: AD9363
• Процесор: Xilinx Zynq-7000 XC7Z020-CLG400
• RF-архітектура: 2T2R Full-duplex
• Передавальні канали: 2
• Прийомні канали: 2
• Діапазон частот: 70 МГц-6 ГГц, при програмному переведенні AD9363 в режим AD9361
• Штатний діапазон AD9363: 325 МГц-3.8 ГГц
• Смуга пропускання: до 20 МГц у режимі AD9363, до 56 МГц у режимі AD9361
• Роздільна здатність АЦП/ЦАП: 12 біт
• ОЗУ: DDR3, 1 ГБ
• Flash: 16 МБ
• Ethernet: 1000/100/10 Мбіт/с, 1 порт

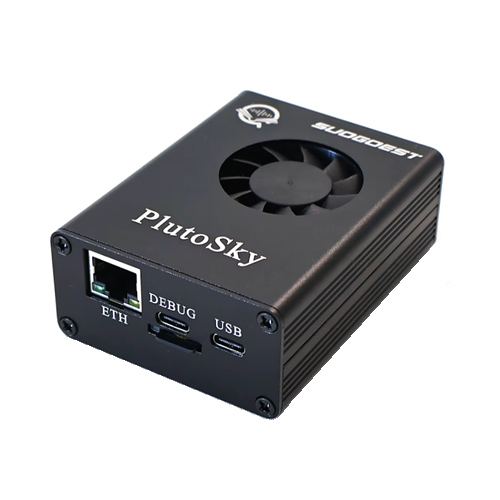

• Роз'єми: RF 2T2R, USB Type-C, JTAG/DEBUG Type-C
• USB: USB Type-C
• UART + JTAG: Type-C
• Слот картки пам'яті: microSD
• GPIO: не виведено на корпусі
• RFIC Clock: IPEX/VCTCXO
• Опорний сигнал: зовнішній вхід
• Тактовий генератор: 40 МГц
• Зовнішній тактовий вхід: 40 МГц
• Напруга живлення: 5 В через USB Type-C
• Сумісне ПЗ: GNU Radio, MATLAB, IIO та ПЗ екосистеми PlutoSDR
• Розміри корпусу: 8.5 х 6.5 х 3.2 см
• Вага: 160 г
• У комплекті 4 SMA-антени та microSD 128 МБ
