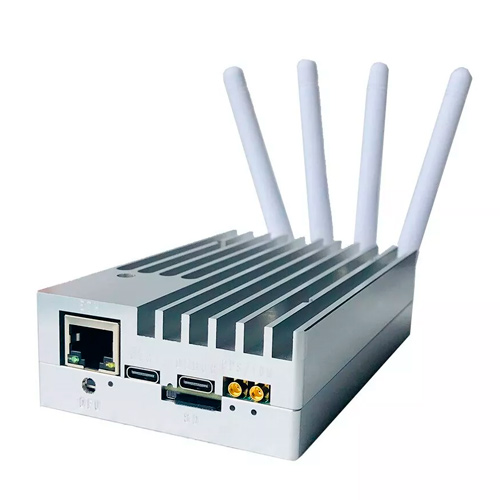

SDR радіостанція з 4 антенами 70МГц 6ГГц LibreSDR PLUTO з Zynq7020, 107253

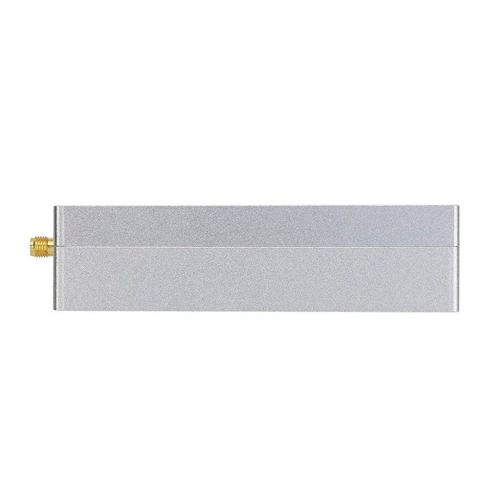

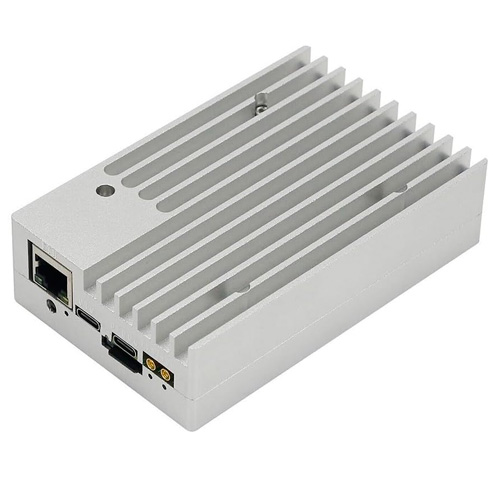

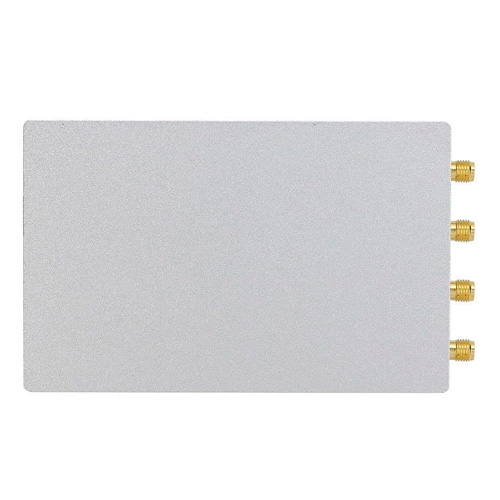

LibreSDR є аналогом популярного SDR-модуля ADALM-PLUTO (або PlutoSDR), який виконаний у металевому корпусі для більш ефективного розсіювання тепла та міцності.

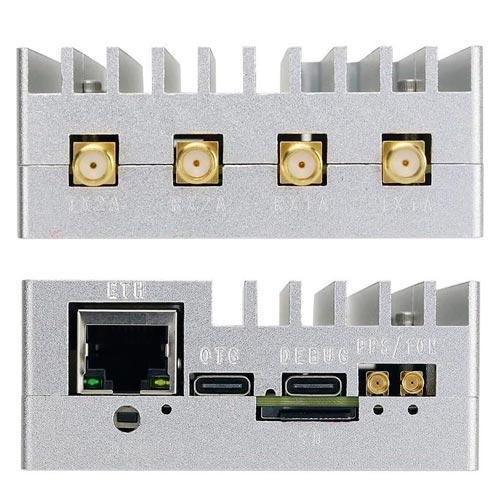

Пристрій спроектований на друкованій платі із використанням 8-бітної мікросхеми ЦАП. На самій платі є такі роз'єми:

• два коаксіальних роз'єми MMCX (мама) для інтерфейсів синхронізації 1 PPS та 10 МГц;
• роз'єм RJ-45 для інтерфейсу Gigabit Ethernet, яким здійснюється передача IQ складових сигналу і доступ у консоль вбудованої ОС Linux;
• два роз'єми Type-C (OTG та Debug):
  • OTG для доступу до консолі вбудованої Linux по послідовному порту
  • Debug для налагодження та завантаження вбудованого програмного забезпечення засобами Xilinx за інтерфейсом JTAG
  • обидва роз'єми також використовуються для живлення LibreSDR

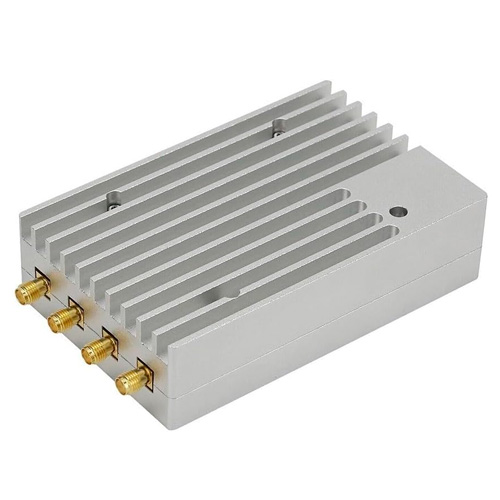

• роз'єм MicroSD; 4 коаксіальні роз'єми SMA (мама) для двох приймальних і двох передаючих каналів.

Також на пристрої є прихована кнопка DFU для відновлення вбудованого заводського ПЗ. У LibreSDR інтегрований радіочастотний трансівер AD9363.

• Використання чіпа XC7Z020-2CLG400I xc7z020-2I
• Чіп AD9363 налаштований на використання чіпа AD9361 із діапазоном частот 70 МГц 6 ГГц
• Канали: 2 TX, 2 RX
• Розрядність ЦАП/АЦП: 12 біт
• Діапазон частот: 70 МГц – 6 ГГц
• Початкова частота: VCTCXO 40 МГц 0.5 стор/хв
• SOC: для Zynq7010 FPGA: 28 Кб
• ОЗУ: 512 Mб
• FLASH: 32 Mб
• USB: 2.0, підтримка OTG
• Ethernet: 1000 Mб
• MicroSD можна використовувати для завантаження
• Вхід постійного струму: 5 В, 2 А, MicroUSB
• Підтримка дуплексів: TDD, FDD
• Смуга пропускання: від 200 кГц до 20 МГц
• Матеріал: алюміній
• Розмір: 11.3 х 7.2 х 3 см
• Вага: 565 г

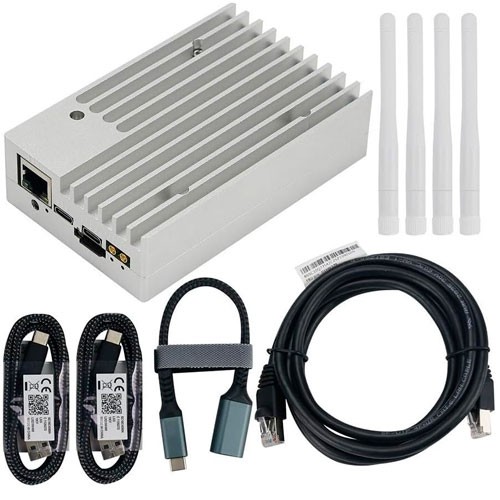

• Комплектація: SDR радіостанція, 4 WI-FI-антени, 2 Type-C кабелі, Type-C to USB OTG кабель, мережевий кабель 1.5м, MicroSD 32GB з прошивками
