SDR радіостанція 70МГц 6ГГц для гігабітних карт Ethernet MicroSD PLUTO+, 107251

Популярний

В наявності 33

Модель: 107251

Вже купили: 0 шт

11470.00грн.

Бажаєте рахунок на товар ?

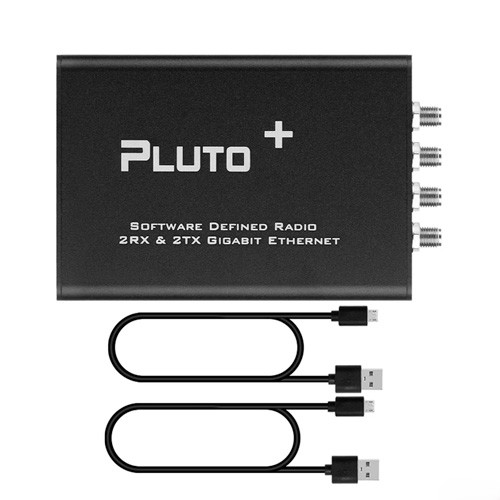

PLUTO+ (Pluto Plus) – це оновлена версія оригінального PLUTO SDR, яка включає порт Gigabit Ethernet, по 2 канали TX і RX, відкриті через SMA, слот MicroSD, VCTCXO 0.5ppm і вхід зовнішньої синхронізації через порт U.FL на друкованій платі .

АЦП/ЦАП: AD9363 (можна переробити на AD9361 чи AD9364)
Канали: 2 TX, 2 RX, підтримка MIMO
RF-діапазон: 70 МГц – 6 ГГц
Початкова частота: VCTCXO 40 МГц 0.5 стор/хв
SOC: для Zynq7010 FPGA: 28 Кб
ОЗУ: 512 Mб
FLASH: 32 Mб
USB: 2.0, підтримка OTG
Ethernet: 1000 Mб
MicroSD можна використовувати для завантаження
Вхід постійного струму: 5 В ±0.5 В, 2 А, MicroUSB

Зверніть увагу! Усі рівні вводу-виводу мають напругу 1.8 Ст.
Під час використання офіційної прошивки для ADI-Pluto SDR підключіться до URST-MI052.
При використанні прошивки Pluto+ та необхідності підтримки Ethernet підключіть URST-MIO46.
Під час використання SD-карти підключіть SD-H до 1В.8.
Під час використання JTAG для налагодження підключіть JTAG# до GND.
Підключіть EXCLK до GND під час використання зовнішнього опорного тактового сигналу.

Порт ключа НІГ:

PTT керує оптопарами через GPIO0 (MI00), що потребує зовнішнього реле або схеми керування.

КЛЮЧ DFU:

У будь-який момент ви можете натиснути кнопку DFU та знову включити живлення PLUTO+, щоб увійти в режим DFU, але для цього необхідно підключити перемичку URST до MI052.

Вхід CLK IPEX:

Ви можете підключити кабель для введення зовнішнього високоточного опорного генератора AD9363 через інтерфейс IPEX.
Основний рівень не повинен перевищувати 3.3 В, а перемичка EXCLK повинна бути підключена до GND, щоб вимкнути вбудований годинник.

Калібрування частоти вбудованого VCTCXO:

Частоту тактового сигналу 40M можна точно налаштувати, регулюючи регульований резистор поруч із VCTCXO, за умови, що у вас є джерело опорного сигналу.

Micro-SD:
