Програматор RT809F SPI ICSP VGA HDMI универсал, 102957

Універсальний програматор RT809F для програмування EEPROM та SPI-Flash 24, 25, 93, 95 Серії, для програмування MAIN PCB та скалером телевізорів, моніторів, ноутбуків, LCD панелей, матриць.

• Дозволяє програмуваті Мікроконтролери AVR, ATMEGA, ATtiny AT90, AT89S/мультіконтроллером MIO KB9012QF для ноутбуків.
• Підтримує читання та Запис OTP області, що буде корисним при роботі зі спутниковими тюнерами.
• Тест контактів при Кожній операції з програмованою мікросхемою дозволить виявити неробочі контакти, що в свою чергу забезпечене правильне зчитування мікросхеми.
• Функція зчитування BIOS з материнської плати, до якої підключений програматор USB
• Генератор відеосигналу VGA та HDMI для Перевірки моніторів та ТВ. Вибір сигналу від ГІС проводитиметься за допомогою кнопки збоку програматора.
• Програматор дозволяє програмувати пам'ять і мікроконтролер ЖК-монитора або ТБ без Відкриття апарату, через роз'єми VGA та HDMI за допомогою DDC EDID.
• При підключенні до адаптера IR-приймач зчитує RC коди від пультів дистанційного керування.
• Дозволяє програмувати SPI FLASH до 32 Мб. Є можливість додавати потрібні мікросхеми пам'яті вручну.
• Програмування PIC на MAIN PCB телевізорах за протоколом ICSP.

Особливості:

• Читання та запису 8-ми та 16-ти контактних мікросхем пам'яті, широко застосовуваного на материнських платах комп'ютерів, ноутбуків, LCD, телевізорах, маршрутизаторів та побутової техніки
• Читає та програмує пам'ять SPD DDR1 / DDR2 / DDR3
• Підтримка роботи з 8-ми та 14-ти контактними мікросхемами ноутбуків для зберігання пароля, та мікросхем акумуляторів, особливо 24RF08/6480AR/BR9080/BR9016
• Підтримка всієї 24 Серії, I2C EEPROM Memory. Автоматичне визначення типу мікросхеми від 24C01 до 24C16, 25 Серії SPI. Автоматичне визначення рівня захисту від запису для 7-го контакту в 24 Серії
• Підтримка та Автоматичне визначення всіх мікросхем серій 25 та 26 SPI FLASH, Ємність до 256Mbit
• Підтримка всіх мікросхем Серії 93 MircroWire, в тому числі японських спеціальних чіпів
• Підтримка double bank RTD2120/RTD2122
• Читання та запису через DDC-EDID в монитори та телевізори без розтину апарату
• Підтримка читання та запису Даних EDID на матриці ноутбуків через Спеціальний кабель
• Робота з MCU монітрам через VGA порт без розбирання апарату
• Підтримка читання та запису прошивки плати моніторів та ТВ в онлайн та в автономному режимі для LG, ACER, LENOVO, HP, IBM, BENQ, HKC, Hisense, Skyworth, Konka, Changhong, TCL, Haier, Prima, TPV, Proview та інших великих брендів. Підтримка NOVATEK, MTK, MST, Genesis, TSUM, SE, FT, REALTEK, Winbond, WELTEND, MySoN, PIXELWORKS та інших виробників
• Підтримка Samsung, Philips, AOC, BENQ, NESO. Підтримує Серії NT68F63 / NT68F632 / NT68F633 MCU / WT61P4 / SE1059 та інші
• Підтримка WINBOND W78E65P-40. MCU M6759 / SM5964 / SM89516 / P89C51RD / TP2804 та інших
• Підтримка MTK MT2389/MT1379/MT8223/MT8226 та інших
• Підтримка SUNPLUS 8202D/8202S/8202L/8281/8200 та інших
• Онлайн підтримка в дев'ятій Версії спутникових ресіверів
• Харчування від USB, режим самоперевірки програматора, функція Виявлення харчування на програмованій платі, виявлення поганого контакту

Увага! Перед підключенням програматора до телевізора або монітора обов'язково розряд конденсаторів з живлення на платі Main.

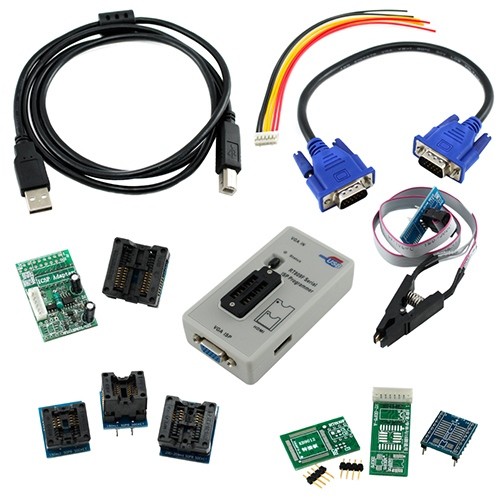

комплектація:

програматор RT809F
кабель USB
кабель ICSP
кабель VGA
Панелька для програмування, адаптер SOP8 (150 mil) > DIP8
Панелька для програмування, адаптер SOP8 (200-208 mil) > DIP8
Панелька для програмування, адаптер SOP16 (150 mil) > DIP8
Панелька для програмування, адаптер SOP16 (300 mil) > DIP8
Адаптер SOP8/16/МSOP8/SSOP8
Адаптер ICSP> DIP16 для RT809F (розширює можливості Вибори програм RT809F по роботі з PIC та MCU Atmel та інші)
Адаптер KB9012> DIP8 для RT809F (вимагає складання, R1: SMD 0603 47K, C1/C2: SMD 0603 10uF 5V, C3/C4: SMD 0603 0.1uF 5V (5 шт.)
Адаптер RT-SOP-8-A / SSOP8 / SOP8-16 / 24RF08 14 pin> DIP8 на пайку
Затиск SOP8 IC
2 диски з ПЗ та інструкціями на кітайській мові

У транспортувальному вигляді упаковано в картонну коробку.

Вес комплекту (з коробкою): 352г.
Розміри коробки (Ш х Д х В): 123 х 123 х 70 мм.
