Перетворювач напруги DC-DC 6-36В 6А 120Вт, XY-SK120, вбудований 108048

XY-SK120 - регульований підвищуюче-знижуючий DC-DC перетворювач з цифровим дисплеєм, призначений для отримання стабілізованої вихідної напруги та обмеження вихідного струму. Його головна перевага — можливість підтримувати задану вихідну напругу незалежно від того, вона вище або нижче напруги джерела живлення. Це робить модуль зручним для систем, де вхідна напруга може змінюватись у процесі роботи.

Модуль дозволяє регулювати вихідну напругу в діапазоні 0-36 і струм до 6 А, максимальна вихідна потужність становить 120 Вт. Підтримує режими стабілізації напруги CV та струму CC, а також налаштування обмеження потужності. Для роботи з сонячними панелями передбачена функція MPPT, що дозволяє використовувати модуль у системах сонячного живлення та заряджання акумуляторів. При підключенні зовнішнього датчика NTC доступний контроль температури акумулятора з можливістю припинення заряджання під час перегріву.

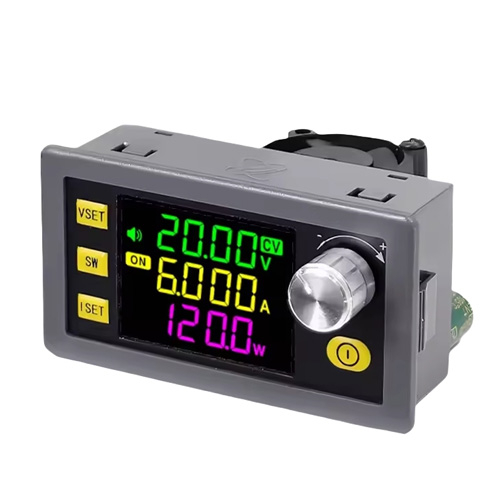

На кольоровому дисплеї відображаються основні параметри. Управління здійснюється за допомогою кнопок та поворотного енкодера. Вбудована система активного охолодження з вентилятором забезпечує відведення тепла під час роботи з підвищеним навантаженням.

XY-SK120 виконаний у вигляді вбудованого модуля з лицьовою панеллю та підходить для встановлення у власний корпус, лабораторне джерело живлення або інше обладнання.

Настроювані захисту:
Захист від зниженої вхідної напруги: 5.5–36 В, за замовчуванням 5.5 В
Захист від перенапруги на виході: 0–38 В;
Захист від перевищення вихідного струму: 0–6.2 А за промовчанням 6.2 А
Захист від перевищення потужності: 0–150 Вт за промовчанням 125 Вт
Захист від перегріву: 0–110 °C за промовчанням 95 °C
Обмеження часу роботи: 0–100 год, за замовчуванням вимкнено
Обмеження ємності: 0–9999 А·год, за замовчуванням вимкнено
Обмеження енергії: 0–4200 кВт·год, за замовчуванням вимкнено

• Модель: XY-SK120
• Кольоровий 1.8" LCD-дисплей
• Тип перетворювача: DC-DC, що підвищує-знижує
• Режими стабілізації: CC/CV
• Вхідна напруга: 6–36 В DC
• Вихідна напруга: 0–36 В DC
• Вихідний струм: 0-6 А
• Максимальна вихідна потужність: 120 Вт
• ККД перетворення: близько 88%
• Роздільна здатність установки/відображення напруги: 0.01 В
• Роздільна здатність струму: 0.001 А
• Точність напруги: ±0.5% + 1 розряд
• Точність струму: ±0.5% + 3 розряди
• Кількість груп пам'яті: 10
• Роз'єм для зовнішнього датчика температури: NTC 10 кОм 3950B (не входить до комплекту)
• Послідовний інтерфейс: підтримка Modbus
• Підтримка Modbus/RS485/Wi-Fi: через додаткові модулі
• Охолодження: вентилятор, радіатор
• Розміри: 79 х 43 х 50 мм
• Вага: 110 г
