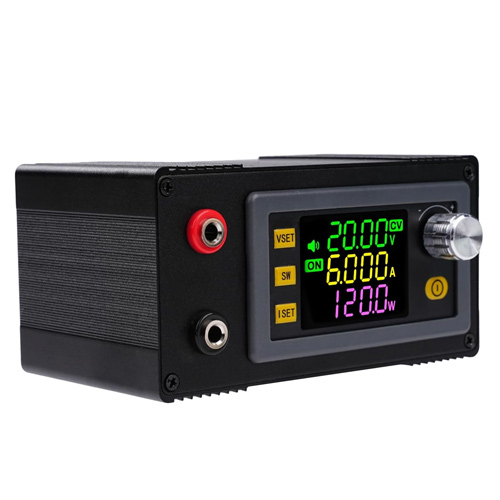

Перетворювач напруги DC-DC 6-36В 6А 120Вт, XY-SK120, в корпусі, 108049

XY-SK120 - компактне регульоване лабораторне джерело живлення постійного струму з максимальною вихідною потужністю 120 Вт. Пристрій виконаний у готовому корпусному виконанні та призначений для живлення, налаштування та тестування електронних пристроїв, компонентів та різних радіотехнічних схем.

Підвищуюче-знижувальна схема перетворення Buck-Boost дозволяє встановлювати вихідну напругу як нижче, так і вище напруги джерела живлення, що використовується. Вихідна напруга регулюється в діапазоні 0-36, вихідний струм - до 6 А.

Блок живлення підтримує стабілізацію вихідної напруги CV та струму CC, а також функцію обмеження потужності. Поточні параметри відображаються на кольоровому цифровому дисплеї. Налаштування виконується за допомогою кнопок та поворотного енкодера на передній панелі.

Для підключення навантаження передбачено вихідні клеми типу «банан». На задній панелі розташовані вхідні роз'єми XT60 та DC, а також USB Type-C із підтримкою вхідного живлення PD. Активне охолодження з вентилятором забезпечує ефективне відведення тепла під час роботи.

Корпусна версія XY-SK120 є закінченим пристроєм і, на відміну від версії, що вбудовується, не вимагає самостійної установки перетворювача в окремий корпус.

Настроювані захисту:
Захист від зниженої вхідної напруги: 5.5–36 В, за замовчуванням 5.5 В
Захист від перенапруги на виході: 0–38 В;
Захист від перевищення вихідного струму: 0–6.2 А за промовчанням 6.2 А
Захист від перевищення потужності: 0–150 Вт за промовчанням 125 Вт
Захист від перегріву: 0–110 °C за промовчанням 95 °C
Обмеження часу роботи: 0–100 год, за замовчуванням вимкнено
Обмеження ємності: 0–9999 А·год, за замовчуванням вимкнено
Обмеження енергії: 0–4200 кВт·год, за замовчуванням вимкнено

• Модель: XY-SK120
• Кольоровий 1.8" LCD-дисплей
• Тип перетворювача: DC-DC, що підвищує-знижує
• Режими роботи: CC/CV
• Вхідна напруга: 6–36 В DC
• Вихідна напруга: 0–36 В DC
• Вихідний струм: 0-6 А
• Максимальна вихідна потужність: 120 Вт
• Максимальний захист по потужності, що настроюється: до 150 Вт
• ККД перетворення: близько 88%
• Роздільна здатність по напрузі: 0.01 В
• Роздільна здатність струму: 0.001 А
• Точність напруги: ±0.5% + 1 розряд
• Точність струму: ±0.5% + 3 розряди
• Кількість груп пам'яті: 10
• Вхід живлення: USB Type-C PD, DC, силовий роз'єм
• Вихід: клеми під штекери типу «банан»
• Підтримка зовнішнього датчика температури: NTC 10 кОм 3950B
• Послідовний інтерфейс: підтримка Modbus
• Охолодження: вентилятор, радіатор
• Розміри: 11.2 х 6.7 х 5.5 см
• Вага: 300 г

Зверніть увагу! Зовнішнє джерело живлення для підключення до входу пристрою в комплект не входить та купується окремо. Максимальна доступна вихідна потужність та діапазон регулювання залежить від параметрів підключеного джерела живлення.
