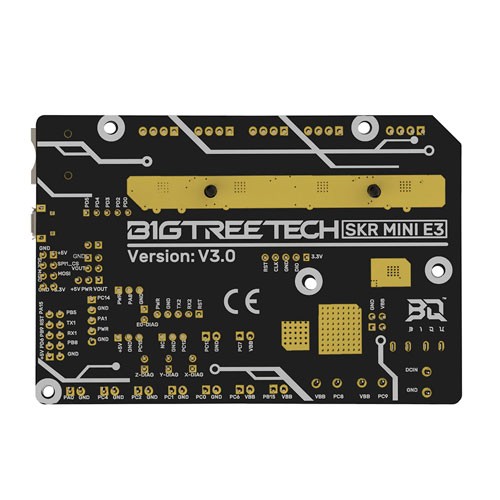

Плата керування BIGTREETECH SKR MINI E3 V3.0 TMC2209 з кабелем для Ender3 V2, 106221

SKR MINI E3 V3.0 – це третє покоління друкарської плати, що управляє, розробленої для 3D-принтерів сімейства Ender-3 виробництва компанії Creality. Також підходить до інших FDM-систем із аналогічним оснащенням, таким як Ender-5 або CR-10.
Дана версія плати відрізняється модулем охолодження з великою поверхнею, що розсіює, можливістю підключення 3-х вентиляторів, а також наявністю інтерфейсу MicroUSB.

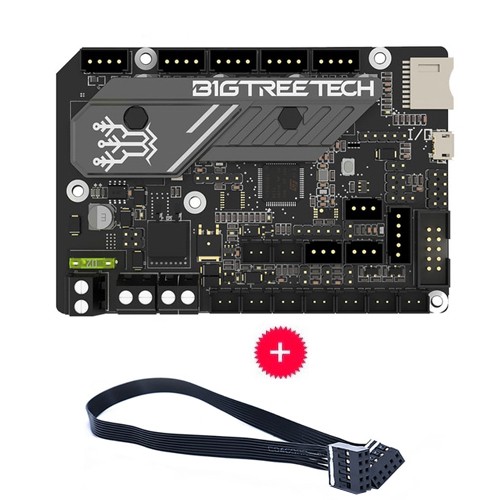

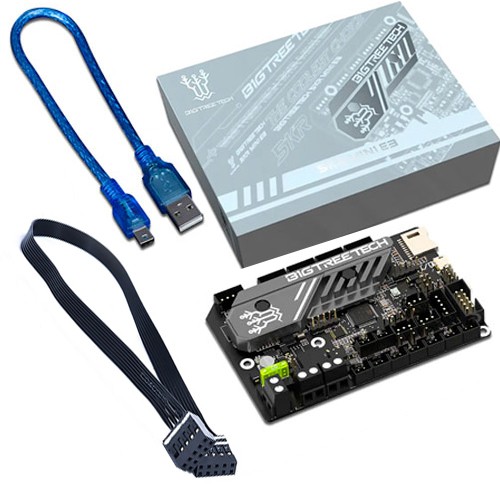

У комплект входить спеціальний кабель 10pin для підключення до LCD-дисплея 3D-принтера Ender3 v2. Виробник рекомендує підключати плату до дисплея виключно за схемою, наведеною нижче на додатковому зображенні.

• Процесор серії STM32G0B1RET6 ARM Cortex-M0 32 біт 64 МГц (з підтримкою прошивки Marlin та Klipper)
• Підтримка сенсорних дисплеїв BIGTREETECH TFT24/TFT35, а також оригінального дисплея Ender 3 типу LCD12864
• Слот для MicroSD картки пам'яті
• 4 інтегрованих драйвера крокових двигунів TMC2209, по одному на кожну вісь та на один екструдер, з підключенням по UART
• Інтерфейси драйвера двигуна: XM, YM, ZAM, ZBM, EM
• Інтерфейси датчиків температури TH0, THB, 2-смугова 100К NTC (RTD)
• Автоматичне вимкнення після закінчення друку
• Формат файлів проектів: G-code
• Рекомендоване програмне забезпечення: Cura, Simlify3D, Pronterface, Repetier-Host, Makerware
• 5 знімних плавких запобіжників
• Підключення до ПК USB 3.3/5В + 12-24 В 5-15 А від зовнішнього блока живлення (у комплект не входить)
• Розміри плати: 10.4 х 7 см

Керівництво та прошивки
