Перехідник TTL – RS485, перетворювач інтерфейсу UART, XY-485, 107836

Інтерфейсний модуль перетворення сигналів UART (TTL) у промисловий інтерфейс RS485. Плата дозволяє підключати мікроконтролери, комп'ютери та різні пристрої з послідовним інтерфейсом до промислової шини RS485.

Модуль широко застосовується при роботі з контролерами Arduino, ESP8266, ESP32, STM32, Raspberry Pi, а також у системах автоматизації, промислової електроніки, системах моніторингу, зчитуванні датчиків та керуванні обладнанням.
Перетворювач забезпечує надійну передачу даних на великі відстані та підтримує підключення кількох пристроїв до однієї мережі RS485. В одній лінії зв'язку може працювати до 40 пристроїв (вузлів). Модуль підтримує гаряче підключення (hot-swap), що дозволяє підключати та відключати пристрої без вимкнення живлення системи.

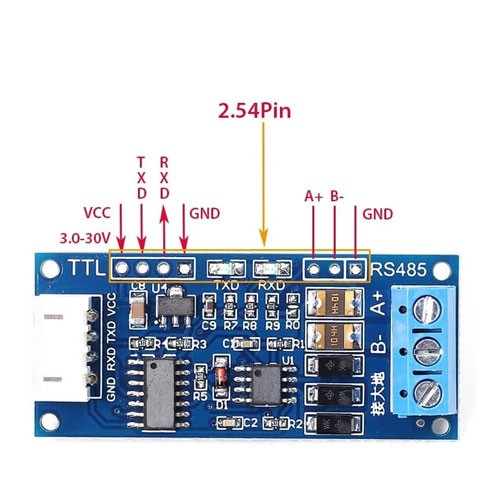

Роз'єми та контакти:

• TTL інтерфейс:
  • VCC – живлення модуля
  • TXD – передача даних
  • RXD – прийом даних
  • GND – загальний провід
• RS485 інтерфейс:
  • A+ – лінія даних A
  • B- – лінія даних
  • GND/E – земля (екранування/загальний провід)

• Підключення через роз'єм TTL або контактну колодку
• Клемний блок для зручного підключення лінії A/B
• Інтерфейс з боку контролера: UART (TTL)
• Інтерфейс шини: RS485
• Тип передачі: напівдуплекс
• Робоча напруга: 3.3–30 В
• Підтримка рівнів логіки: 3.3 В та 5 В
• Швидкість передачі: 110 – 256000 біт/с
• Максимальна довжина лінії RS485: 1200 м (800 м без підсилювачів)
• Стандартний крок 2.54 мм
• Розміри: 52 х 23 мм
• Вага: 8 г
• У комплекті кабель з роз'ємом TTL (4 pin) завдовжки 9 см
