Осцилограф USB приставка ISDS205X, DDS, лог аналізатор, 2 каналу 20МГц, 101393

USB осцилограф-приставка INSTRUSTAR ISDS205X - самий функціональний з серії ISDS205.

Об'єднує в собі функції двоканального осцилографа, аналізатора спектра, реєстратора даних, логічного аналізатора (в т.ч. підтримка Saleae Logic 2), DDS-генератора.

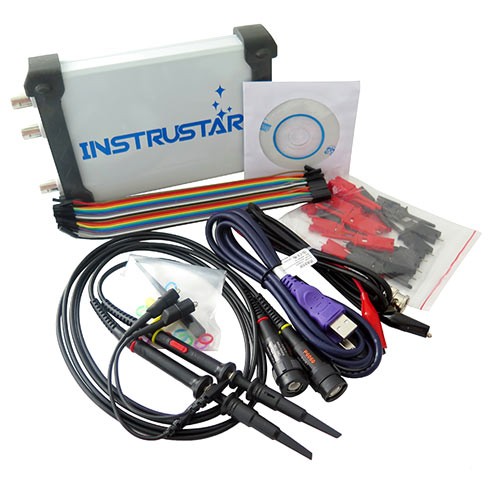

У комплекті щупи P2060, тестові кліпси, BNC - «крокодили», USB-кабель, диск з ПО.

осцилограф:

• Кількість каналів: 2
• Вхідний імпеданс: опір 1 МОм, ємність 25 пФ
• Тип зв'язку: AC / DC
• Дозвіл по вертикалі: 8 біт
• Діапазон підсилення: -66 В (зонд Х1), -6060 В (зонд Х10)
• Точність: ± 3%
• Час розгортки: 1 нс - 20 з
• Захист: діодний, пікова напруга 50 В
• Режими синхронізації: авто, нормальна, одноразова
• Регулювання рівня синхронізації
• Способи синхронізації: передній фронт, задній фронт, спадаючий фронт
• Джерело: канал 1, канал 2
• Розмір буфера: 1 МБ / канал
• Смуга пропускання: 20 МГц
• Максимальна частота дискретизації: 48 МС / с
• Математичні функції: додавання, віднімання, множення
• Відображення осцилограм: X, YT / XY
• Збереження осциллограмм в форматах BMP або в файлах MS Excel

Аналізатор спектра:

• Кількість каналів: 2
• Смуга пропускання: 20 МГц
• Алгоритм: швидке перетворення Фур'є (18 вікон), кореляція
• FFT точки: від 8 до 1048576 / канал
• FFT вимір: гармоніки (1-7), SNR, SINAD, ENOB, THD, SFDR
• FFT вікно: rectangle, bartlett, triangular, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, Kaiser, gaussand dolph_chebyshev, window method

реєстратор:

• Кількість каналів: 2
• Швидкість вибірки: 1 канал - 1К 24М вибірок / сек; 2 канали - 1К 16М вибірок / сек
• Обсяг записи: до 4 ГБ

логічний аналізатор

• Кількість каналів: 16
• Швидкість вибірки: 8 каналів - 25К 24М вибірок / сек; 16 каналів - від 250К до 16М вибірок / сек
• Обсяг записи: 1 МБ 2 ГБ

Saleae логічний аналізатор

• Кількість каналів: 8
• Підтримка протоколів: Atmel SWI, BiSS C, SPI, I2C, CAN, UART, I2S / PCM, DMX-512, JTAG, LIN, Manchester, 1-WIRE, UNI / O, Simple Parallel, MDIO, USB1.1, PS / 2 Keyboard / Mouse
• Обсяг записи: 1 МБ 10 ТБ

DDS-генератор

• Генератор сигналів: прямокутний сигнал, "синус", "трикутник", "пила", "зворотна пила"
• Амплітуда: до 9 В (без навантаження)
• Імпеданс: 200 ± 10% Ом
• Зміщення: 2.5 В
• Частотний діапазон: 1 Гц - 20 МГц (синус), 2 МГц (інші форми)
