Осцилограф USB приставка ISDS205B, DDS генератор, 2канала 20МГц 48МС / с, 101297

Оновлена версія популярного осцилографа. Недороге, але досить функціональний пристрій для простих і не дуже задач. Зв'язок з ПК здійснюється через високошвидкісний USB-кабель.

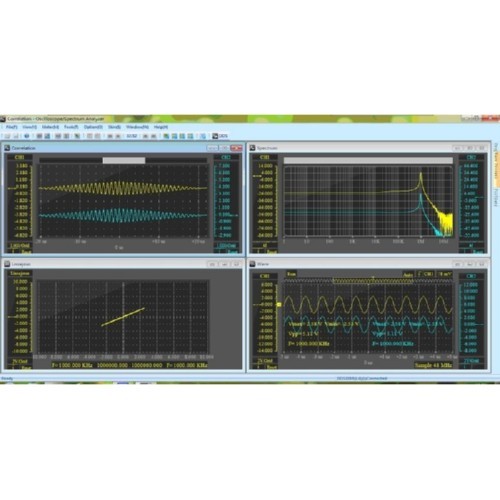

Об'єднує в собі функції двоканального осцилографа, аналізатора спектра, реєстратора даних, DDS генератора сигналів і генератора розгортки.

• Кількість каналів: 2
• Вхідний імпеданс: опір 1 МОм, ємність 25 пФ
• Тип зв'язку: AC / DC
• Дозвіл по вертикалі: 8 біт
• Діапазон підсилення: -66 В (зонд Х1), -6060 В (зонд Х10)
• Точність: ± 3%
• Час розгортки: 1 нс - 20 з
• Захист: діодний, пікова напруга 50 В
• Режими синхронізації: авто, нормальна, одноразова
• Регулювання рівня синхронізації
• Способи синхронізації: передній фронт, задній фронт
• Джерело: канал 1, канал 2
• Розмір буфера: 1 МБ / канал
• Смуга пропускання: 20 МГц
• Максимальна частота дискретизації: 48 МС / с
• Математичні функції: додавання, віднімання, множення
• Відображення осцилограм: X, YT / XY
• Збереження осцилограм в форматах BMP або в файлах MS Excel
• Алгоритм: швидке перетворення Фур'є (18 вікон), кореляція, спектральна функція
• Підтримка КИХ і Бих фільтрів
• Вибірка: 1 канал - 1 КГц 24 МГц, 2 канал - 1 КГц 16 МГц
• Генератор сигналів: прямокутний сигнал, "синус", "трикутник", "пила", "зворотна пила"
• Розмах вхідного напруги: ≥9 В (чим більше частота - тим менше розмах)
• Постійне зміщення: ± 2.5 В
• Опір: 200 ± 10% Ом
• Діапазон частот генератора: 1 Гц - 20 МГц ( "синус"), 1 Гц - 2 МГц (інші), крок - 1 Гц
• Вид розгорток: лінійна, логарифмічна
• Розмах розгортки: 0.5-10 В
• Час розгортки: 0.1-10 з
• Діапазон лінійної розгортки: 1 Гц - 20 МГц
• Діапазон логарифмічною розгортки: 1 Гц - 10 МГц, 1, 10, 100 ... логарифмический крок
• Розмір: 18 х 11.5 х 3.5 см

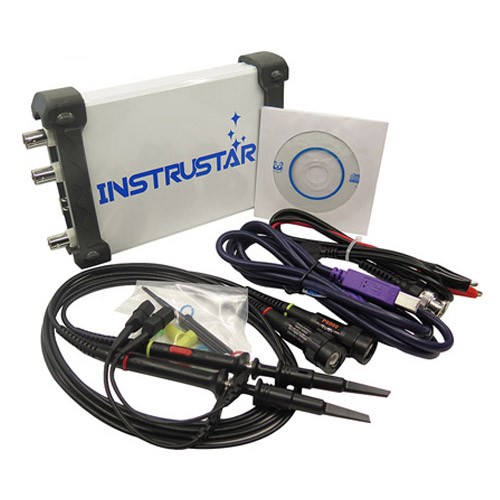

• Комплектація: осцилограф, щуп, BNC-кабель, USB-кабель, диск з ПО і документацією
