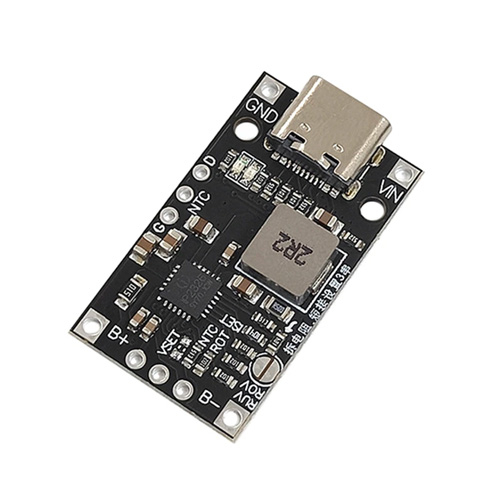

Модуль заряджання літієвих Li-ion батарей 2S/3S від Type-C QC 15Вт з балансуванням, 108073

Модуль призначений для заряджання акумуляторної збірки з 2 або 3 послідовно з'єднаних Li-ion елементів джерела живлення USB Type-C з підтримкою швидкого заряджання QC. Завдяки вбудованому перетворювачу, що підвищує, плата дозволяє заряджати 2S-складання до напруги 8.4 В або 3S-складання до 12.6 В від джерела живлення з меншою напругою. Вбудоване балансування дозволяє вирівнювати напругу двох послідовно з'єднаних осередків під час заряджання в режимі 2S.

Для контролю температури акумулятора передбачено підключення термістора NTC 100K. Світлодіодна індикація показує стан модуля: очікування, процес заряджання, повну зарядку або помилку.

• Підтримка батарей: 2S-3S Li-Ion / Li-Po
• Вхідна напруга: 3-6 В DC
• Струм зарядки: до 1.5 А для 2S / 1 А для 3S
• Напруга повного заряду: 8.4 для 2S / 12.6 для 3S
• Максимальна потужність: 15 Вт
• Інтерфейс живлення: USB Type-C або два контактні майданчики
• Підтримка QC Fast Charge
• Розміри: 3.2 х 1.8 х 0.5 см
• Вага: 3 г

Зверніть увагу! За замовчуванням плата працює в режимі 2S та підтримує балансування акумуляторних осередків. Для переходу в режим 3S необхідно замкнути відповідні контактні майданчики ROV/RUV та видалити встановлений резистор. У режимі 3S балансування комірок не підтримується.

Ця плата призначена насамперед для заряджання акумуляторної складання та не замінює повноцінну BMS. Для захисту акумуляторів від перерозряду та інших позаштатних режимів рекомендується використовувати окрему BMS-плату.
