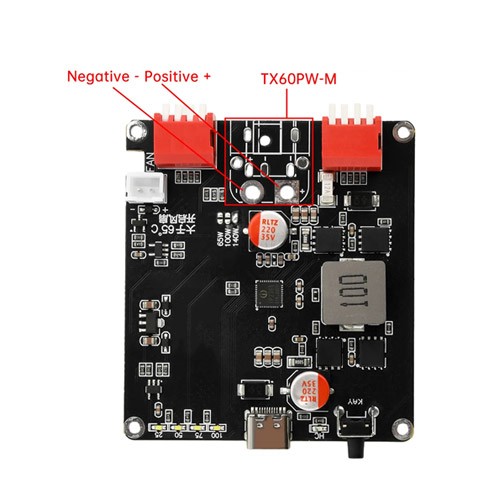

Модуль швидкої зарядки IP2366 PD3.1 140Вт двонаправлений, Type-C, 2-6S, 107906

Потужний модуль швидкої зарядки IP2366 з підтримкою стандарту PD3.1 до 140 Вт, призначений для роботи з літієвими акумуляторами різних типів. Плата дозволяє як заряджати акумуляторні зборки, так і використовувати їх як джерело живлення (power bank), забезпечуючи стабільну напругу для різних пристроїв. Завдяки високій потужності та універсальності модуль підходить для DIY-проектів, портативних джерел живлення та модернізації акумуляторних систем.

Підтримує роботу з акумуляторами від 2 до 6 послідовно з'єднаних елементів (2S-6S), включаючи Li-ion, LiFePO4, літій-полімерні та інші типи. Реалізовано підтримку популярних протоколів швидкої зарядки, таких як PD3.1, QC, AFC, FCP та SCP, що забезпечує сумісність з широким спектром пристроїв. Високоефективний перетворювач напруги гарантує стабільну роботу та високий ККД, знижуючи тепловиділення та втрати енергії. Вбудована система контролю температури автоматично регулює роботу плати, збільшуючи безпеку при високих навантаженнях.

Налаштування та використання

• Перед першим увімкненням необхідно встановити параметри акумулятора за допомогою DIP-перемикачів. Спочатку виберіть кількість послідовно з'єднаних елементів (S):
  6S – включений перемикач 1
  5S – перемикач 2
  4S – перемикач 3
  3S – перемикач 4
  2S – одночасно включені перемикачі 3 та 4
• Потім встановіть напругу повного заряду одного осередку:
  4.4 В – перемикач 1
  4.35 В – перемикач 2
  4.2 В – перемикач 3
  4.1 В – перемикач 4
  3.65 В – одночасно включені перемикачі 3 та 4
• Після налаштування підключіть акумулятор, дотримуючись полярності. Далі подайте живлення через роз'єм Type-C – плата автоматично активується та готова до роботи.
• Для використання в режимі розряду підключіть навантаження (наприклад, смартфон) та коротко натисніть кнопку на платі.
• Для підвищення точності відображення рівня заряду рекомендується виконати хоча б один повний цикл заряду-розряду – система автоматично відкалібрує показники.
• Важливо! Для стабільної роботи бажано використовувати акумулятори із внутрішнім опором до 15 мОм, а також дроти, розраховані на струм не менше 15 А.

• Підтримка акумуляторів: 2S-6S
• Типи акумуляторів: Li-ion, LiFePO4, Li-po
• Максимальна потужність: до 140 Вт
• Максимальна напруга/струм: до 28В/5А
• Підтримка протоколів: PD3.1, QC2.0/QC3.0/QC3.0+, AFC, FCP, SCP
• Підтримувані напруги: 5В/9В/12В/15В/20В/28В
• Роз'єм: USB Type-C
• Індикація: світлодіодний індикатор рівня заряду
• Автоматичне калібрування заряду/розряду після повного циклу
• Контроль температури, підтримка підключення вентилятора (автоматичне увімкнення при нагріванні вище 65 °C)
• Управління: кнопка та DIP-перемикачі
• Розміри: 66 х 60 мм
• Вага: 30 г

Зверніть увагу! Перед підключенням обов'язково правильно встановіть DIP-перемикачі (кількість S та напруга комірки). Неправильне налаштування може призвести до неправильної роботи або помилок.

Важливо! Модуль не є класичною BMS-платою захисту – він призначений для керування зарядом/розрядом та перетворення напруги.
