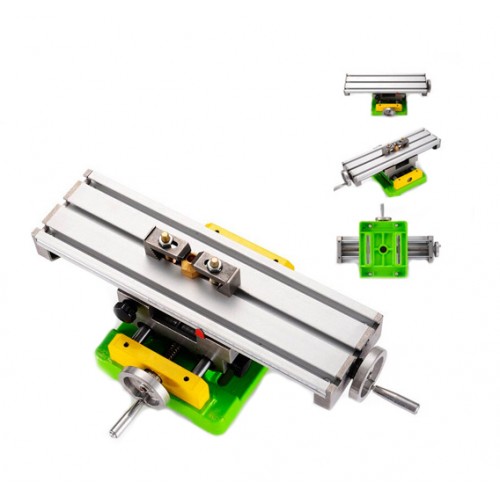

Координатний стіл BG-6350 350x100мм для свердлильного фрезерного станка, 106844

Координатний стіл - механічне пристрій, призначене для точного переміщення робочого інструменту по заданій траєкторії щодо оброблюваної деталі. Має явну перевагу перед лящатами - можливість поперечного та поздовжнього переміщення робочої поверхні та закріпленої заготовки.

Більше удосконалений і посилений аналог моделі BG-6330, до того ж ця модель вважається найближчою до промислового аналога. На відміну від двох попередніх моделей, BG-6350 має по дві напрямні на кожен напрямок (вдовж і поперек) . За рахунок чого конструкція стійкіша до виникнення небажаних люфтів.

Робоча поверхня виготовлена з алюмінію, регулювання положення здійснюється шляхом обертання ходових гвинтів. На маховики нанесено міліметрову розмітку з ціною розподілу 0.05 мм, а повний оборот маховика становить 1.5 мм. Чавунна основа має 4 пази для кріплення координатного столу до основи свердлильного верстату.

Також виробник додав систему фіксації робочої поверхні , рухливу міліметрову лінійку з бігунком для ще більш точного та швидкого позиціонування заготівлі. І встановивши посилені, міцніші металеві підшибники.

• З'єднання типу "ластівчин хвіст" для мінімізації люфтів
• Робоча поверхня: 350 х 100 мм
• Висота від основи столу: 122 мм
• Хід по осі Х: 180 мм
• Хід осі Y: 50 мм
• Шаг трапецеїдального винта: 3 мм
• Ціна поділу на маховиках: 0.05 мм
• Міжосьова відстань (для кріплення на станину): 102 мм
• 3 фрезеровані Т-подібні пазі (12х6х5 мм), для встановлення заставних болтів
• Відстань між Т-пазами столу: 34 мм
• Діаметр прецизійних напрямних: 12 мм
• Діаметр силового столу: 14 мм
• Вес: 6.5 кг
• У комплекті кріпильний набір та інструкція на англійській мові
