Контролер заряджання Li-ion батарей 18650 для Power Bank 22.5Вт, QC4.0/QC3.0, Type-C, 108072

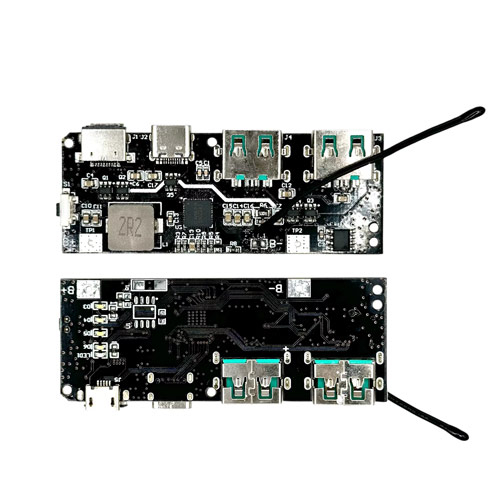

Функціональна плата-контролер для самостійного збирання зовнішнього акумулятора Power Bank на Li-ion акумуляторах. Підтримує заряджання та розряджання акумуляторів, двонаправлену швидку зарядку та роботу з сучасними протоколами швидкої зарядки.

Плата оснащена п'ятьма портами: двома USB Type-A, Type-C, MicroUSB та Lightning. USB Type-A використовуються для підключення зовнішніх пристроїв та підтримують різні протоколи швидкого заряджання. Type-C підтримує як швидке заряджання підключених пристроїв, так і швидке заряджання самого Power Bank. MicroUSB та Lightning призначені для вхідної зарядки акумуляторів.

Передбачена підтримка акумуляторів з напругою повного заряду 4.2/4.35/4.4/4.5 В. Контролер автоматично визначає підключене навантаження та підтримує режим малих струмів. Заряджання акумулятора здійснюється в три етапи: попередня зарядка, заряджання постійним струмом і заряджання постійною напругою. При напрузі акумулятора нижче 3 використовується струм попередньої зарядки 300 мА. Після підвищення напруги контролер переходить до зарядки постійним струмом, а після досягнення заданої напруги - до зарядки постійною напругою з поступовим зниженням струму.

• Порти:
  • 2х USB Type-A: QC3.0/QC2.0, AFC, FCP, SCP, PE2.0, PE1.1, SFCP, VOOC
  • Type-C: двонаправлена швидка зарядка, PPS, PD3.0/PD2.0, QC4+/QC4/QC3.0/QC2.0, AFC, FCP, SCP, PE2.0, PE1.1, SFCP
  • MicroUSB: вхід, QC2.0, AFC, FCP, SCP, PE1.1
  • Lightning: вхід, PD, 5 2.4 А
• Максимальна вихідна потужність: до 22.5 Вт
• Максимальний струм: до 5 А
• SCP: до 5 4.5 А
• PPS: 5–5.9 В за 3 А, 5–11 В за 2 А
• PD3.0/PD2.0: 5 В при 3 А, 9 В при 2 А, 12 В при 1.5 А
• Вбудований термодатчик для контролю температури
• LED-індикація рівня заряду та швидкого заряджання
• Захист: від перенапруги на вході, короткого замикання USB-портів
• Розміри плати: 7.2 x 2.8 см
• Вага: 11 г
