BMS контролер JK-B2A8S20P-HC 8S 200А 12-24В активний балансир 2А Bluetooth, 108029

JK-B2A8S20P-HC — інтелектуальний контролер захисту акумуляторних зборок (Smart BMS) нового покоління з активним балансуванням 2 А, вбудованим Bluetooth, функцією автоматичного керування підігрівом акумулятора (Heating) та налаштуванням через мобільний додаток JK BMS (R).

Контролер призначений для захисту літієвих акумуляторів від перезаряду, перерозряду, перевантаження по струму, короткого замикання та перегріву, а також забезпечує постійне активне балансування елементів, що збільшує термін служби акумуляторної складання та підтримує однакову напругу всіх осередків.

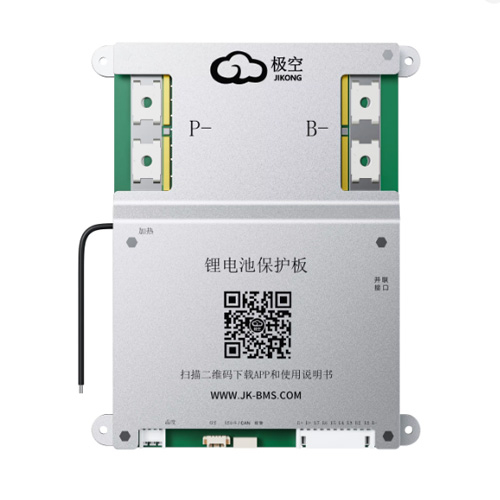

Плата виконана у міцному металевому корпусі та оснащена розширеним набором інтерфейсів у порівнянні з молодшими моделями серії. Крім вбудованого Bluetooth, контролер підтримує підключення фірмового LCD-дисплея JK, інтерфейси UART, RS485/CAN та функцію автоматичного керування підігрівом акумулятора.
На відміну від звичайних BMS із пасивним балансуванням, JK-B2A8S20P-HC використовує технологію активного балансування на основі суперконденсаторів. Енергія переноситься від більш заряджених елементів до менш заряджених, а чи не розсіюється як тепла. Завдяки цьому зменшується нагрівання акумулятора, прискорюється вирівнювання напруги та підвищується ефективність використання енергії.
Активне балансування працює постійно – під час заряджання, розряджання та зберігання акумулятора. Більшість звичайних BMS починають балансування лише на завершальному етапі заряджання.

Версія HC оснащена окремим виходом Heating для підключення нагрівального елемента акумулятора. При зниженні температури нижче встановленого користувачем порогу контролер автоматично вимикає зарядку та включає підігрів. Після досягнення заданої температури нагрівання вимикається, а заряджання автоматично відновлюється. Поріг спрацьовування та параметри роботи функції Heating налаштовуються через програму JK BMS.

Контролер підходить для складання акумуляторів 12 В та 24 В, систем резервного живлення, сонячних електростанцій, інверторів, електровелосипедів, електроскутерів, човнових акумуляторів, кемперів та інших автономних джерел живлення.

Підтримувані акумулятори:
Li-ion (3.6-3.7 В): 3S-8S
LiFePO4 (3.2 В): 4S-8S
LTO (2.3 В): 7S-8S

Контролер забезпечує захист від:

• перезарядження;
• перерозряду;
• перевантаження струмом;
• короткого замикання;
• перегріву;
• низькотемпературної зарядки;
• порушення підключення балансувального шлейфу.

Більшість параметрів захисту можна змінювати безпосередньо через програму JK BMS.

• Модель: JK-B2A8S20P-HC
• Тип балансування: активна
• Струм балансування: 2 А
• Безперервний струм заряду: 200 А
• Безперервний струм розряду: 200 А
• Максимальний струм (до 2 хвилин): 350 А
• Опір силового ланцюга: близько 0.4 мОм
• Діапазон вимірювання напруги комірки: 1–5 В
• Точність виміру: ±5 мВ
• Регульований захист струму: 10–200 А
• Підтримка до 3 температурних датчиків NTC
• Вбудований Bluetooth
• Підтримувані ОС: Android, iOS
• Інтерфейси: роз'єм NTC, роз'єм для підключення дисплея, UART-інтерфейс, RS485/CAN, роз'єм ACC, балансувальний роз'єм, окремий вихід Heating для підключення нагрівального елемента
• Металевий корпус
• Розміри: 153 х 126 х 16 мм
• Вага: 310 г
• У комплекті балансувальний шлейф (70 см), температурний датчик (40 см), 4 силові болти, 2 сполучні кабелі

Зверніть увагу!

Інтерфейси Alarm і Parallel для даної модифікації опціональні і на цій версії плати відсутні.

Плата оснащена штатним роз'ємом для підключення фірмового LCD-дисплея JK, який також представлений у нашому магазині. Використання дисплея дозволяє контролювати основні параметри акумулятора без підключення смартфона.

Перед першим підключенням рекомендується ознайомитись з офіційною інструкцією виробника та перевірити правильність підключення балансувального шлейфу та силових клем.
