BMS контролер JK-B1A8S20P 8S 200А 12-24В активний балансир 1А Bluetooth, 108027

JK-B1A8S20P — інтелектуальний контролер захисту акумуляторних зборок (Smart BMS) нового покоління з активним балансуванням 1 А, вбудованим Bluetooth та налаштуванням через мобільний додаток JK BMS (QR-код для завантаження програми розташований на корпусі).

Контролер призначений для захисту літієвих акумуляторів від перезаряду, перерозряду, перевантаження по струму, короткого замикання та перегріву, а також забезпечує постійне активне балансування елементів, що збільшує термін служби акумуляторної складання та підтримує однакову напругу всіх осередків.

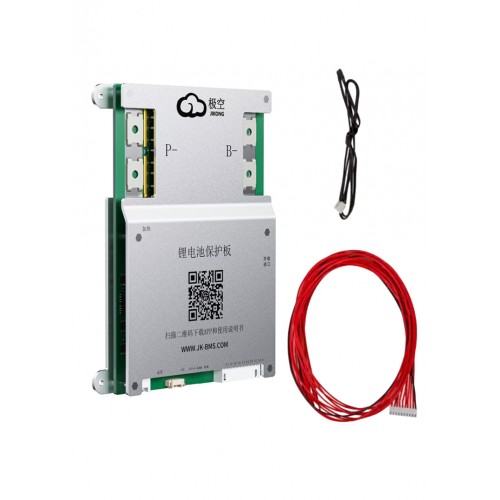

Плата виконана в міцному металевому корпусі, має перероблене компонування елементів та оновлене розташування роз'ємів, що спрощує підключення та встановлення.
На відміну від звичайних BMS із пасивним балансуванням, JK-B1A8S20P використовує технологію активного балансування на основі суперконденсаторів. Енергія переноситься від більш заряджених елементів до менш заряджених, а чи не розсіюється як тепла. Завдяки цьому зменшується нагрівання акумулятора, прискорюється вирівнювання напруги та підвищується ефективність використання енергії.
Активне балансування працює постійно – під час заряджання, розряджання та зберігання акумулятора. Більшість звичайних BMS починають балансування лише на завершальному етапі заряджання.

Контролер підходить для складання акумуляторів 12 В та 24 В, систем резервного живлення, сонячних електростанцій, інверторів, електровелосипедів, електроскутерів, човнових акумуляторів, кемперів та інших автономних джерел живлення.

Підтримувані акумулятори:
Li-ion (3.6-3.7 В): 3S-8S
LiFePO4 (3.2 В): 4S-8S
LTO (2.3 В): 6S-8S

Контролер забезпечує захист від:

• перезарядження;
• перерозряду;
• перевантаження струмом;
• короткого замикання;
• перегріву;
• низькотемпературної зарядки;
• порушення підключення балансувального шлейфу.

Більшість параметрів захисту можна змінювати безпосередньо через програму JK BMS.

• Модель: JK-B1A8S20P
• Тип балансування: активна
• Струм балансування: 1 А
• Безперервний струм заряду: 200 А
• Безперервний струм розряду: 200 А
• Максимальний струм (до 2 хвилин): 350 А
• Опір силового ланцюга: близько 0.3 мОм
• Діапазон вимірювання напруги комірки: 1–5 В
• Точність виміру: ±5 мВ
• Регульований захист струму: 10–200 А
• Підтримка до 3 температурних датчиків NTC
• Вбудований Bluetooth
• Підтримувані ОС: Android, iOS
• Інтерфейси: роз'єм NTC, роз'єм для підключення дисплея, UART-інтерфейс, балансувальний роз'єм
• Металевий корпус
• Розміри: 153.9 х 126 х 16 мм
• Вага: 310 г

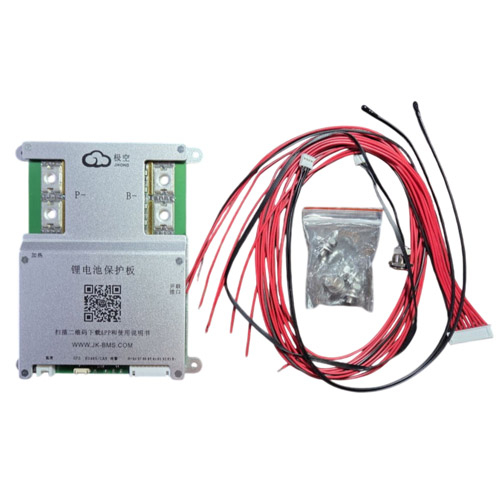

• У комплекті балансувальний шлейф (70 см), температурний датчик (40 см), 2 силові болти.

Зверніть увагу!

Інтерфейси RS485, CAN, ACC, Alarm, Parallel та Heating для даної модифікації опціональні і на цій версії плати відсутні.

Плата оснащена штатним роз'ємом для підключення фірмового LCD-дисплея JK 3.2", який також представлений у нашому магазині. Використання дисплея дозволяє контролювати основні параметри акумулятора без підключення смартфона.

Перед першим підключенням рекомендується ознайомитись з офіційною інструкцією виробника та перевірити правильність підключення балансувального шлейфу та силових клем.
