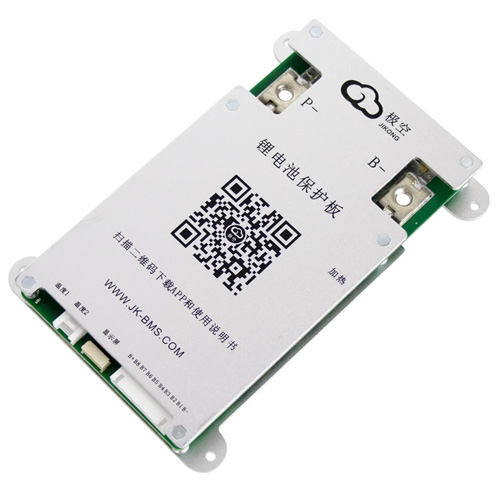

BMS контролер JK-B1A8S10P 8S 100А 12-24В активний балансир 1А Bluetooth, 108026

JK-B1A8S10P — інтелектуальний контролер захисту акумуляторних зборок (Smart BMS) нового покоління з активним балансуванням 1 А, вбудованим Bluetooth та налаштуванням через мобільний додаток JK BMS (QR-код для завантаження програми розташований на корпусі).

Контролер призначений для захисту літієвих акумуляторів від перезаряду, перерозряду, перевантаження по струму, короткого замикання та перегріву, а також забезпечує постійне активне балансування елементів, що збільшує термін служби акумуляторної складання та підтримує однакову напругу всіх осередків.

Нова ревізія отримала більш компактний металевий корпус, перероблене компонування плати та оновлене розташування роз'ємів. При цьому повністю збережено всі основні функції попередньої версії.
На відміну від звичайних BMS із пасивним балансуванням, JK-B1A8S10P використовує технологію активного балансування на основі суперконденсаторів. Енергія переноситься від більш заряджених елементів до менш заряджених, а чи не розсіюється як тепла. Завдяки цьому зменшується нагрівання акумулятора, прискорюється вирівнювання напруги та підвищується ефективність використання енергії.
Активне балансування працює постійно – під час заряджання, розряджання та зберігання акумулятора. Більшість звичайних BMS починають балансування лише на завершальному етапі заряджання.

Контролер підходить для складання акумуляторів 12 В та 24 В, систем резервного живлення, сонячних електростанцій, інверторів, електровелосипедів, електроскутерів, човнових акумуляторів, кемперів та інших автономних джерел живлення.

Підтримувані акумулятори:
Li-ion (3.6-3.7 В): 3S-8S
LiFePO4 (3.2 В): 4S-8S
LTO (2.3 В): 6S-8S

Контролер забезпечує захист від:

• перезарядження;
• перерозряду;
• перевантаження струмом;
• короткого замикання;
• перегріву;
• низькотемпературної зарядки;
• порушення підключення балансувального шлейфу.

Більшість параметрів захисту можна змінювати безпосередньо через програму JK BMS.

• Модель: JK-B1A8S10P
• Тип балансування: активна
• Струм балансування: 1 А
• Безперервний струм заряду: 100 А
• Безперервний струм розряду: 100 А
• Максимальний струм (до 2 хвилин): 200 А
• Опір силового ланцюга: близько 0.3 мОм
• Діапазон вимірювання напруги комірки: 1–5 В
• Точність виміру: ±5 мВ
• Регульований захист струму: 10–100 А
• Підтримка до 3 температурних датчиків NTC
• Вбудований Bluetooth
• Підключення: Common Port
• Підтримувані ОС: Android, iOS
• Інтерфейси: роз'єм NTC, роз'єм для підключення дисплея, UART-інтерфейс, балансувальний роз'єм
• Металевий корпус
• Розміри: 153.9 х 107 х 17.6 мм
• Вага: 235 г

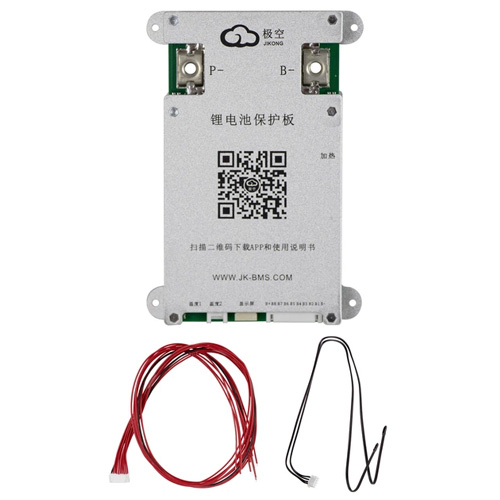

• У комплекті балансувальний шлейф (70 см), температурний датчик (40 см), 2 силові болти.

Зверніть увагу!

Інтерфейси RS485, CAN, ACC, Alarm, Parallel та Heating для даної модифікації опціональні і на цій версії плати відсутні.

Плата оснащена штатним роз'ємом для підключення фірмового LCD-дисплея JK 3.2", який також представлений у нашому магазині. Використання дисплея дозволяє контролювати основні параметри акумулятора без підключення смартфона.

Перед першим підключенням рекомендується ознайомитись з офіційною інструкцією виробника та перевірити правильність підключення балансувального шлейфу та силових клем.
