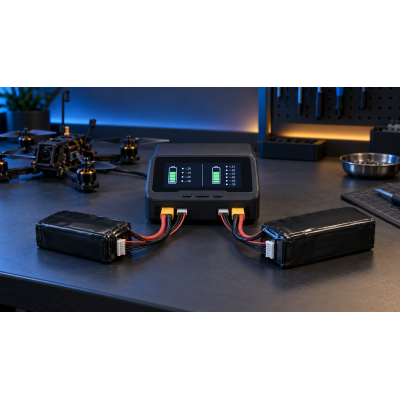

Як вибрати зарядний пристрій для FPV-акумуляторів
Зарядний пристрій для FPV повинен відповідати типу акумулятора, кількості комірок, потрібному струму та роз’єму. Для одного невеликого LiPo-пака достатньо базової зарядки, але для регулярних польотів з кількома батареями зручнішими будуть дво- або чотириканальні моделі.
У цій статті розберемося, що означають LiPo, LiHV, 4S і 6S, як розрахувати необхідну потужність, навіщо потрібне балансування та чим відрізняються популярні зарядні пристрої iMAX B6, ToolkitRC M6D і SkyRC Q200neo.
Переглянути сумісні батареї можна в категорії «Акумулятори Li-Pol».
Які акумулятори використовують у FPV
Найчастіше FPV-дрони живляться від літій-полімерних акумуляторів двох типів:
- LiPo — стандартна напруга приблизно 3,7 В на комірку, максимальна після заряджання — 4,20 В на комірку;
- LiHV — високовольтний різновид із номінальною напругою приблизно 3,8 В та максимальною напругою до 4,35 В на комірку, якщо саме так зазначено виробником батареї.
Заряджати звичайний LiPo в режимі LiHV не можна: підвищена кінцева напруга створює ризик пошкодження та займання батареї. Перед запуском завжди перевіряйте напис на акумуляторі та вибраний у зарядному пристрої тип хімії.
Що означають 1S, 2S, 4S і 6S
Літера S показує кількість послідовно з’єднаних комірок. Від неї залежить напруга пака та сумісність із зарядним пристроєм.
| Акумулятор | Номінальна напруга LiPo | Максимальна напруга LiPo | Типове застосування |
|---|---|---|---|
| 1S | 3,7 В | 4,2 В | Whoop і мікродрони |
| 2S | 7,4 В | 8,4 В | Невеликі FPV-моделі та апаратура |
| 4S | 14,8 В | 16,8 В | Поширені 5-дюймові FPV-дрони |
| 6S | 22,2 В | 25,2 В | Потужні сучасні FPV-збірки |
Якщо ви використовуєте 6S-батарею, зарядка повинна прямо підтримувати щонайменше 6S. Моделі iMAX B6, ToolkitRC M6D і SkyRC Q200neo розраховані на літієві акумулятори до 6S.
Навіщо потрібне балансувальне заряджання
У багатокомірковому акумуляторі напруга окремих комірок поступово може відрізнятися. У режимі Balance Charge зарядний пристрій контролює кожну комірку через балансувальний роз’єм і вирівнює їх наприкінці заряджання.
Для FPV-батарей 2S–6S рекомендується регулярно використовувати саме балансувальний режим. До зарядки під’єднують:
- основний силовий кабель акумулятора;
- балансувальний штекер відповідної кількості комірок.
Перед стартом пристрій має показати ту саму кількість S, що зазначена на батареї. Якщо дані не збігаються, заряджання потрібно зупинити й перевірити налаштування та підключення.
Як вибрати струм заряджання
Безпечний струм визначає виробник акумулятора. Якщо інше не зазначено на батареї, поширеним обережним орієнтиром є заряджання струмом 1C.
Струм 1C = ємність акумулятора в ампер-годинах.
| Ємність батареї | Струм 1C | Приклад |
|---|---|---|
| 650 мА·год | 0,65 А | 650 ÷ 1000 = 0,65 А |
| 1300 мА·год | 1,3 А | 1300 ÷ 1000 = 1,3 А |
| 1500 мА·год | 1,5 А | 1500 ÷ 1000 = 1,5 А |
| 5000 мА·год | 5 А | 5000 ÷ 1000 = 5 А |
Наприклад, для FPV-акумулятора 6S 1300 мА·год зарядний струм 1C становить 1,3 А. Встановлювати вищий струм можна лише тоді, коли виробник конкретної батареї дозволяє заряджання понад 1C.
Як розрахувати потрібну потужність зарядки
Великий максимальний струм зарядного пристрою не означає, що він зможе видати його на будь-якій батареї. Реальне обмеження часто визначає потужність у ватах.
Орієнтовна потужність = максимальна напруга батареї × струм заряджання.
- 4S 1500 мА·год при 1,5 А: 16,8 В × 1,5 А ≈ 25 Вт;
- 6S 1300 мА·год при 1,3 А: 25,2 В × 1,3 А ≈ 33 Вт;
- 6S 5000 мА·год при 5 А: 25,2 В × 5 А ≈ 126 Вт.
До результату бажано додати запас на втрати та роботу балансування. Для кількох каналів необхідну потужність потрібно рахувати для всіх батарей, які заряджатимуться одночасно.
AC чи DC: чи потрібен окремий блок живлення
Це одна з найважливіших характеристик під час вибору:
- AC/DC-зарядка може працювати безпосередньо від розетки 230 В, а часто також від зовнішнього джерела постійного струму;
- DC-зарядка потребує окремого сумісного блока живлення або іншого джерела постійної напруги.
iMAX B6 та ToolkitRC M6D не підключаються до розетки напряму — їм потрібен відповідний блок живлення. SkyRC Q200neo має вбудоване живлення від мережі AC, але максимальну загальну потужність розкриває при роботі від потужного зовнішнього DC-джерела.
Для ToolkitRC M6D можна використати блок живлення ToolkitRC ADP100 на 100 Вт. Він зручний для помірного навантаження, однак обмежить зарядку приблизно своєю вихідною потужністю — повні 500 Вт M6D з таким блоком недоступні.
Для вищої швидкості заряджання краще підійде ToolkitRC ADP200 на 200 Вт з виходом XT60. Він видає до 19,5 В і 10,3 А, тому дозволяє M6D використовувати приблизно вдвічі більшу потужність, ніж ADP100. Модель очікується в продажу.
Порівняння блоків живлення ToolkitRC ADP100 та ADP200
| Модель | Максимальна потужність | Вихідні параметри | Коли вибрати |
|---|---|---|---|
| ToolkitRC ADP100 | 100 Вт | до 20 В / 5 А, XT60 | Для невеликих FPV-батарей і помірного одночасного навантаження |
| ToolkitRC ADP200 | 200 Вт | до 19,5 В / 10,3 А, XT60 | Для швидшого заряджання та активнішого використання двох каналів M6D |
Наприклад, для одночасного заряджання двох батарей 6S 1300 мА·год струмом 1C потрібно орієнтовно 66 Вт без урахування втрат — із цим упораються обидва блоки. Для двох великих батарей 6S 5000 мА·год струмом 1C потрібно вже близько 252 Вт без урахування втрат, тому навіть ADP200 не дозволить заряджати їх одночасно на повній розрахунковій потужності.
Важливо: блок живлення на 200 Вт не перетворює M6D на зарядку 200 Вт на кожному каналі. Ця потужність розподіляється між каналами з урахуванням втрат перетворення. Щоб наблизитися до максимальної потужності M6D у 500 Вт, потрібне значно потужніше сумісне DC-джерело з відповідною напругою, струмом, кабелями та роз’ємами.
Один, два чи чотири канали
- Один канал — бюджетний варіант для початківця або невеликої кількості батарей.
- Два незалежні канали — можна одночасно заряджати два акумулятори з різною ємністю або кількістю комірок.
- Чотири канали — оптимально для великого парку FPV-батарей, коли важливі швидкість, незалежні налаштування та зручність.
Кілька незалежних каналів безпечніші та зручніші за паралельне заряджання для більшості користувачів, оскільки кожна батарея контролюється окремо.
Порівняння зарядних пристроїв для FPV
| Модель | Канали | Потужність заряджання | Живлення | Кому підійде |
|---|---|---|---|---|
| iMAX B6 | 1 | до 50 Вт, до 5 А | DC 11–18 В, блок живлення не входить | Початківцю, для однієї батареї та невеликого бюджету |
| ToolkitRC M6D | 2 | до 250 Вт на канал або до 500 Вт у синхронному режимі; можливості залежать від блока живлення | DC 7–28 В, блок живлення не входить; сумісний з ADP100 та ADP200 | Активному FPV-пілоту, для двох батарей і польового використання |
| SkyRC Q200neo | 4 | до 200 Вт від AC або до 400 Вт від DC, до 100 Вт на канал | AC 100–240 В або DC 10–30 В | Для великої кількості батарей, майстерні, клубу або команди |
Яку зарядку вибрати
- Якщо потрібна недорога універсальна зарядка для одного акумулятора — iMAX B6.
- Якщо зазвичай потрібно заряджати дві FPV-батареї та важливі компактність і висока потужність — ToolkitRC M6D.
- Якщо акумуляторів багато і потрібна одночасна робота чотирьох незалежних каналів — SkyRC Q200neo.
- Якщо зарядка має працювати просто від розетки без окремого блока — найзручнішим із цих варіантів буде SkyRC Q200neo.
Режими Charge, Balance, Storage і Discharge
- Charge — звичайне заряджання; для багатокоміркових FPV-паків краще використовувати балансувальний режим.
- Balance Charge — заряджання з контролем та вирівнюванням напруги комірок.
- Storage — приведення батареї до напруги зберігання, зазвичай близько 3,8 В на комірку; точне значення залежить від типу батареї та налаштувань зарядки.
- Discharge — контрольоване розряджання. У багатьох компактних зарядках воно значно повільніше за заряджання через обмежену потужність розсіювання.
Типові помилки під час заряджання FPV-акумуляторів
- вибраний LiHV замість LiPo або навпаки;
- неправильно вказана кількість комірок;
- підключений лише силовий кабель без балансувального роз’єму;
- зарядний струм перевищує допустимий для батареї;
- потужність блока живлення недостатня для вибраного режиму;
- використовується перехідник із неправильною полярністю або недостатнім допустимим струмом;
- пошкоджений або здутий акумулятор продовжують заряджати;
- процес залишають без нагляду.
Безпека під час заряджання LiPo
- Перед заряджанням огляньте батарею, силовий кабель і балансувальний роз’єм.
- Не заряджайте здутий, пробитий, перегрітий або механічно пошкоджений акумулятор.
- Поставте зарядку й батарею на негорючу поверхню подалі від легкозаймистих матеріалів.
- За можливості використовуйте спеціальний вогнестійкий контейнер або LiPo-safe bag відповідно до його інструкції.
- Не залишайте процес без нагляду та забезпечте нормальне охолодження зарядного пристрою.
- Не заряджайте гарячу батарею одразу після польоту — дайте їй охолонути.
- Для тривалого зберігання використовуйте режим Storage, а не залишайте акумулятор повністю зарядженим.
Поширені запитання
Чи можна заряджати 4S-батарею зарядкою 1–6S?
Так. Позначення 1–6S означає, що зарядний пристрій підтримує літієві батареї від однієї до шести послідовних комірок. Потрібно правильно вибрати тип батареї, 4S і допустимий струм.
Який струм поставити для LiPo 6S 1300 мА·год?
Для заряджання зі швидкістю 1C встановлюють 1,3 А. Якщо виробник акумулятора вказує інше максимальне значення, дотримуйтеся саме його рекомендацій.
Чи потрібен балансувальний кабель?
Для балансувального заряджання батарей 2S–6S — так. Через нього зарядка вимірює напругу кожної комірки та вирівнює їх.
Чи можна заряджати кілька різних акумуляторів одночасно?
Можна на зарядці з незалежними каналами. Для кожного каналу окремо задають тип хімії, кількість комірок і струм. Паралельне заряджання вимагає додаткового обладнання, однакових сумісних батарей і чіткого дотримання правил безпеки, тому новачкам краще використовувати незалежні канали.
Чому зарядка на 500 Вт не видає повну потужність?
Її може обмежувати блок живлення, вхідна напруга, допустимий вхідний струм, розподіл між каналами або параметри самого акумулятора. Вихідна потужність не може стабільно перевищувати можливості джерела живлення з урахуванням втрат.
Скільки часу заряджається FPV-акумулятор?
При заряджанні струмом 1C основний етап орієнтовно займає близько години, але балансування та завершальна фаза можуть збільшити час. Сильно розбалансований акумулятор заряджатиметься довше.
Підсумок: для вибору зарядки визначте тип батарей, максимальну кількість S, потрібну потужність, кількість незалежних каналів і спосіб живлення. Для одного пака підійде iMAX B6, для двох — ToolkitRC M6D, а для одночасної роботи з чотирма батареями — SkyRC Q200neo.
