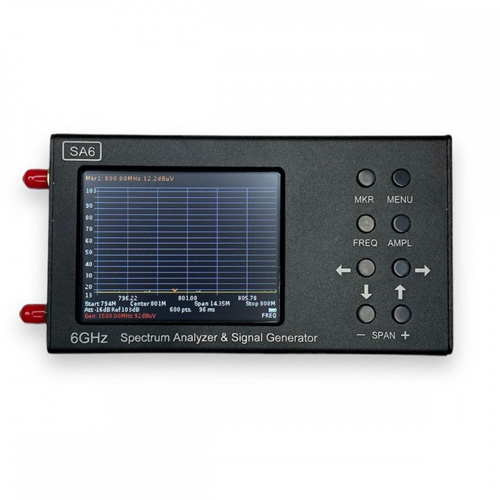

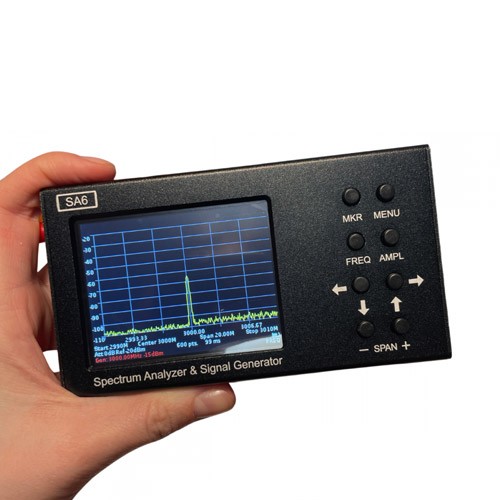

Аналізатор спектру 6ГГц v5.1.0 з генератором сигналу RF, портативний SA6, 107968

Аналізатор спектру SA6 – це компактний портативний вимірювальний прилад, призначений для аналізу радіочастотних сигналів та налаштування RF-пристроїв. Пристрій поєднує функції спектроаналізатора та генератора сигналів, що дозволяє використовувати його для діагностики, налаштування антен, фільтрів, підсилювачів та інших радіочастотних систем.

Особливістю даної версії є використання апаратної платформи на базі мікроконтролера STM32F407 із встановленою прошивкою SA6 Firmware L5.1.0, що забезпечує роботу функцій спектроаналізатора та генератора сигналів.

Прилад оснащений кольоровим сенсорним дисплеєм 3.2", вбудованим акумулятором, SMA-роз'ємами для підключення антен та вимірювальних трактів, а також інтерфейсом USB Type-C для заряджання, підключення до ПК та оновлення прошивки.

Вбудований генератор дозволяє проводити вимірювання характеристик фільтрів, підсилювачів та інших радіочастотних пристроїв, формуючи тестовий сигнал та одночасно аналізуючи його параметри.
Аналізатор має компактні розміри, вбудований акумулятор та зарядку через USB Type-C, що робить його зручним для використання як у лабораторії, так і у польових умовах.

• Частотний діапазон відображення: 35 – 6200 МГц
• Вимірюваний діапазон частот: 35 – 4500 МГц
• Динамічний діапазон:
  • до 75 дБ (для діапазону 35–3000 МГц)
  • до 70 дБ (для діапазону 3000-4500 МГц)
• Максимальна ширина огляду спектра: 6165 МГц
• Смуга проміжної частоти (IF): 200 кГц
• Швидкість сканування (при діапазоні понад 100 МГц): 700 МГц/с
• Час сканування діапазону 100 МГц: менше 0.25 с
• Мінімальна тривалість сигналу, що виявляється (при скануванні 10 МГц): 20 мс
• Рівень шумового порога:
  • до 3000 МГц: <-100 дБм
  • 3000-4500 МГц: <-95 дБм
  • 4500-6200 МГц: <-90 дБм
• Вхідний опір: 50 Ом
• Коефіцієнт стоячої хвилі (КСВ): ≤ 1.5
• Вбудований атенюатор: 0-30 дБ
• Похибка атенюатора:
  • до 10 дБ: 2 дБ
  • 10-20 дБ: 5 дБ
  • 20-30 дБ: 8 дБ
• Діапазон частот генератора: 35 – 6200 МГц
• Вихідна потужність генератора: від -15 до -25 дБм
• Точність відображення рівня сигналу: 2 дБ
• Максимальний вхідний рівень сигналу:
  • без атенюатора: +10 дБм
  • з атенюатором понад 20 дБ: +20 дБм
• Мова інтерфейсу: англійська
• Максимальна вхідна постійна напруга RF: 25 В
• Вбудований акумулятор ємністю 3000 мАг, заряджання через Type-C
• Час автономної роботи: близько 4 годин
• Час заряджання акумулятора: приблизно 2 години
• Роз'єми:
  • RF IN – вхід сигналу (SMA)
  • TG OUT – вихід генератора сигналів
  • Type-C – живлення та зарядка
• Матеріал корпусу: алюміній
• Розміри: 134 х 74 х 23 мм
• Вага: 240 г
• Комплектація: SA6, кабель USB Type-C, RF кабелі SMA RG316 (30 см) 2 шт, перехідник SMA-female, стілус для сенсорного екрану, інструкція англійською мовою
