Аналізатор спектру 6.2ГГц із генератором сигналу RF, портативний HTOOL-SA8, 107843

HTOOL-SA8 це модернізована модель на базі SA6 з покращеною стабільністю роботи та оновленою схемотехнікою. Пристрій поєднує функції спектроаналізатора та генератора сигналів, що дозволяє використовувати його для діагностики, налаштування антен, фільтрів, підсилювачів та інших радіочастотних пристроїв.

Прилад оснащений кольоровим сенсорним дисплеєм 3.2", що забезпечує зручне керування та наочне відображення спектра сигналів. Аналізатор підтримує частотний діапазон до 6.2 ГГц, що дозволяє використовувати його для діагностики та налаштування пристроїв радіозв'язку, Wi-Fi обладнання, антен, фільтрів, підсилювачів та інших RF-систем.

Важливою особливістю пристрою є наявність вбудованого генератора сигналів, що дозволяє проводити вимірювання амплітудно-частотної характеристики (АЧХ) пасивних та активних пристроїв. Програмне забезпечення приладу також дозволяє вимірювати коефіцієнт стоячої хвилі (КСВ) та модуль зворотних втрат. Для виконання цих вимірювань потрібне використання зовнішнього спрямованого відгалужувача та комплекту калібрувальних заходів.

Головною відмінністю від попередньої моделі є покращене програмне забезпечення. У HTOOL-SA8 додано підтримку SCPI-команд для віддаленого керування, можливість вторинної розробки та регулярні оновлення прошивки. Це дозволить підключати прилад до комп'ютера та використовувати його у автоматизованих вимірювальних системах. Також покращено користувальницький інтерфейс, оновлено меню (додалася російська мова), з'явилася підтримка S-параметрів та експорт даних.

• Частотний діапазон відображення: 35 – 6200 МГц
• Вимірюваний діапазон частот: 35 – 4500 МГц
• Динамічний діапазон:
  • до 75 дБ (для діапазону 35–3000 МГц)
  • до 70 дБ (для діапазону 3000-4500 МГц)
• Максимальна ширина огляду спектра: 6165 МГц
• Смуга проміжної частоти (IF): 200 кГц
• Швидкість сканування (при діапазоні понад 100 МГц): 700 МГц/с
• Час сканування діапазону 100 МГц: менше 0.25 с
• Мінімальна тривалість сигналу, що виявляється (при скануванні 10 МГц): 20 мс
• Рівень шумового порога:
  • до 3000 МГц: <-100 дБм
  • 3000-4500 МГц: <-95 дБм
  • 4500-6200 МГц: <-90 дБм
• Вхідний опір: 50 Ом
• Коефіцієнт стоячої хвилі (КСВ): ≤ 1.5
• Вбудований атенюатор: 0-30 дБ
• Похибка атенюатора:
  • до 10 дБ: 2 дБ
  • 10-20 дБ: 5 дБ
  • 20-30 дБ: 8 дБ
• Діапазон частот генератора: 35 – 6200 МГц
• Вихідна потужність генератора: від -15 до -25 дБм
• Точність відображення рівня сигналу: 2 дБ
• Максимальний вхідний рівень сигналу:
  • без атенюатора: +10 дБм
  • з атенюатором понад 20 дБ: +20 дБм
• Мова інтерфейсу: китайська, англійська, російська
• Максимальна вхідна постійна напруга RF: 25 В
• Вбудований акумулятор ємністю 3000 мАг, заряджання через Type-C
• Час автономної роботи: близько 4 годин
• Час заряджання акумулятора: приблизно 2 години
• Роз'єми:
  • RF IN – вхід сигналу (SMA)
  • TG OUT – вихід генератора сигналів
  • Type-C – живлення та зарядка
• Матеріал корпусу: алюміній
• Розміри: 134 х 74 х 23 мм
• Вага: 250 г

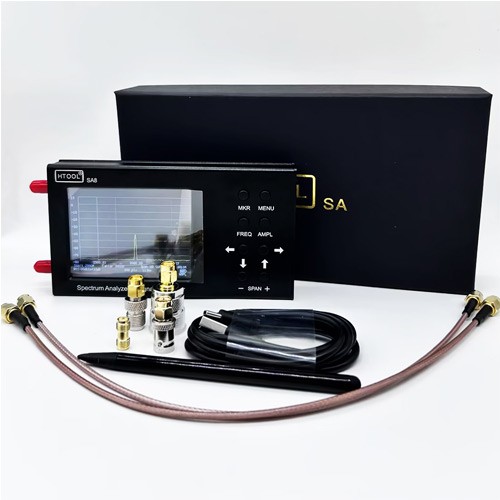

• Комплектація: SA8, кабель USB Type-C, RF кабелі SMA RG316 (30 см) 2 шт, перехідник SMA-female, стілус для сенсорного екрану

Щоб змінити мову інтерфейсу, потрібно:

1. Натиснути кнопку MENU.
2. Перейти до розділу Settings (китайською 设置).
3. Вибрати англійську чи російську.
4. Підтвердити вибір, натиснувши кнопку MENU.

Зверніть увагу! При кожному вимкненні налаштування мови інтерфейсу збивається.
